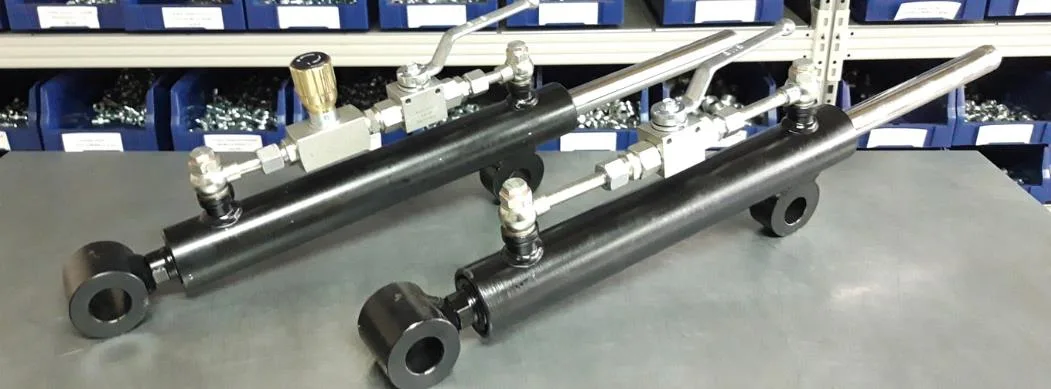

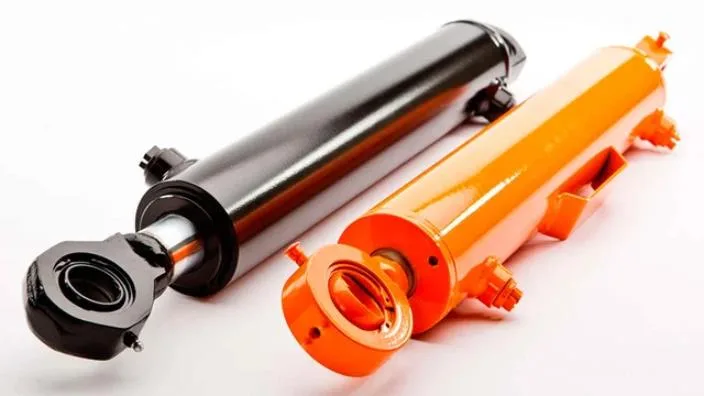

Гидроцилиндр — это сердце любой гидравлической системы, преобразующее давление жидкости в механическое движение. Неправильный выбор этого компонента приводит к снижению производительности оборудования, преждевременному износу и дорогостоящим простоям. При подборе гидроцилиндра важно учитывать не только базовые размеры, но и условия эксплуатации, совместимость с системой и требования безопасности. Интернет-магазин гидравлики АРИС в Москве предлагает широкий ассортимент решений для различных типов техники с технической поддержкой при выборе.
Согласно ГОСТ 16514-96, гидроцилиндры классифицируются по типу действия, конструкции и назначению. Правильный подбор начинается с анализа технического задания и условий работы оборудования.
Технические характеристики: что определяет возможности цилиндра
Диаметр поршня и штока
Диаметр поршня — главный параметр, определяющий развиваемое усилие:
- Малые диаметры (25-63 мм) — для легких манипуляторов, зажимных устройств
- Средние диаметры (80-160 мм) — универсальные решения для строительной техники
- Большие диаметры (200-320 мм) — для тяжелой промышленной техники, прессов
Диаметр штока влияет на устойчивость к продольному изгибу. Оптимальное соотношение диаметра штока к поршню:
| Длина хода, мм | Рекомендуемое соотношение d штока/D поршня |
|---|---|
| До 500 | 0,5-0,6 |
| 500-1000 | 0,6-0,7 |
| 1000-2000 | 0,7-0,8 |
| Более 2000 | 0,8-0,9 |
Рабочее давление и усилие
Номинальное рабочее давление в современных гидросистемах:
- Низкое давление — до 10 МПа (сельхозтехника, коммунальные машины)
- Среднее давление — 16-25 МПа (строительная техника, промышленное оборудование)
- Высокое давление — 32-40 МПа (спецтехника, металлургическое оборудование)
Формула расчета усилия:
F = P × S, где:
- F — усилие на штоке (Н)
- P — рабочее давление (Па)
- S — площадь поршня (м²)
Важно знать: Пиковое давление в системе может превышать номинальное на 30-50% при гидроударах. Выбирайте цилиндр с запасом прочности минимум 1,3-1,5.
Длина хода и габариты
Ключевые размеры для проектирования:
- Длина хода (L) — расстояние перемещения штока
- Монтажная длина в сжатом состоянии — критична для компактных установок
- Полная длина в выдвинутом состоянии — учитывайте при расчете рабочей зоны
Совет эксперта: При длине хода более 1500 мм рассмотрите телескопические цилиндры — они компактнее в сложенном состоянии.
Тип крепления
Стандартные варианты по ГОСТ 16514-96:
- Проушины на корпусе и штоке — для работы под углом, высокая подвижность
- Фланцевое крепление — жесткая фиксация, точное позиционирование
- Цапфы (шарнирное) — оптимально для многоосных механизмов
- Резьбовое соединение — для стационарных установок
Области применения и типы оборудования
Строительная и дорожная техника
Экскаваторы:
- Гидроцилиндры стрелы: диаметр 100-200 мм, давление 25-35 МПа
- Цилиндры рукояти: усиленная конструкция, защита от загрязнений
- Ковшовые цилиндры: повышенная износостойкость уплотнений
Автокраны и погрузчики:
- Телескопические цилиндры выдвижения стрелы (3-6 секций)
- Опорные цилиндры стабилизаторов: диаметр 80-160 мм
- Цилиндры наклона вилочного захвата
Сельскохозяйственная техника
Специфика: работа в условиях запыленности, температурные перепады от -30°C до +50°C.
Типовое применение:
- Навесное оборудование тракторов — давление до 20 МПа
- Опрокидывающие механизмы самосвалов — длинноходные цилиндры
- Уборочная техника — компактные цилиндры с высокой частотой циклов
Промышленное оборудование
Металлообработка:
- Прессы — максимальное давление до 40 МПа, точность позиционирования ±0,5 мм
- Гибочные станки — синхронизированные пары цилиндров
- Зажимные устройства — быстродействующие цилиндры малого диаметра
Подъемно-транспортные системы:
- Подъемники — плунжерные цилиндры с большим ходом
- Гидравлические столы — точное управление скоростью
- Ножничные подъемники — компактные силовые цилиндры
Практический пример: На производственной линии по штамповке металла замена стандартного цилиндра (25 МПа) на высоконапорный (35 МПа) позволила увеличить усилие пресса на 40% без изменения габаритов установки.
Критерии выбора и на что обратить внимание
Чек-лист базовых параметров
Обязательные расчеты перед выбором:
- [ ] Требуемое усилие с учетом коэффициента трения (обычно 1,2-1,5)
- [ ] Рабочее и максимальное давление в системе
- [ ] Скорость перемещения штока (рассчитать производительность насоса)
- [ ] Температурный диапазон эксплуатации
- [ ] Частота циклов в час (ресурс уплотнений)
- [ ] Тип рабочей жидкости и класс её чистоты по ISO 4406
Конструктивные особенности
Тип уплотнений:
| Тип уплотнения | Температура, °C | Скорость штока, м/с | Область применения |
|---|---|---|---|
| NBR (нитрил) | -30…+100 | До 0,5 | Универсальное |
| FKM (витон) | -20…+200 | До 0,3 | Высокотемпературное |
| PU (полиуретан) | -40…+90 | До 1,0 | Динамичные режимы |
| PTFE (тефлон) | -60…+200 | До 0,15 | Агрессивные среды |
Материал штока:
- Сталь 45 хромированная — стандартное решение для большинства задач
- Нержавеющая сталь — пищевая промышленность, химические производства
- Закаленная сталь — экстремальные нагрузки, абразивная среда
Особенности рабочей среды
Ключевые факторы:
- Запыленность — требуются защитные гофры, усиленные скребки
- Влажность/коррозия — антикоррозийные покрытия, дренажные отверстия
- Вибрации — усиленные крепежные элементы, демпфирующие втулки
- Боковые нагрузки — увеличенная длина направляющей части
Важно знать: При установке гидроцилиндра под углом более 45° к горизонту обязательно учитывайте вес штока — он создаёт дополнительную нагрузку на уплотнения при втягивании.
Совместимость с гидросистемой
Требования к масляной станции:
- Производительность насоса должна обеспечивать требуемую скорость
- Фильтрация масла — класс чистоты не ниже 20/18/15 по ISO 4406
- Объем гидробака — минимум 3-кратный объем цилиндра для отвода тепла
- Настройка предохранительного клапана с запасом 15-20% от номинала
Особенности монтажа и эксплуатации
Правила установки
Подготовка к монтажу:
- Проверка соосности — отклонение не более 0,5° (используйте лазерный уровень)
- Очистка присоединительных отверстий — промывка керосином или специальной жидкостью
- Контроль момента затяжки — по таблицам производителя (перетяжка деформирует уплотнения)
- Удаление воздуха — через штуцеры в верхних точках системы
Типовые ошибки монтажа:
- Жесткая фиксация обоих креплений без степеней свободы
- Установка без компенсации температурных расширений
- Отсутствие защиты штока от механических повреждений
- Неправильная прокладка гидролиний (резкие изгибы, пережатие)
Требования к обслуживанию
Регламентные работы:
| Периодичность | Операции |
|---|---|
| Ежедневно | Визуальный осмотр на течи, проверка уровня масла |
| Еженедельно | Очистка штока от загрязнений, проверка креплений |
| Ежемесячно | Проверка давления в системе, состояния шлангов |
| Каждые 3 месяца | Замена фильтров, анализ проб масла |
| Ежегодно | Ревизия уплотнений, проверка геометрии штока |
Совет эксперта: Ведите журнал наработки моточасов для каждого цилиндра. Это позволит планировать замену уплотнений до появления течей и избежать аварийных простоев.
Диагностика неисправностей
Решение типовых проблем:
Проблема: Медленное движение штока
- Причины: загрязнение масла, износ насоса, утечки в системе
- Решение: замена фильтров, проверка давления манометром, поиск течей с помощью УФ-красителя
Проблема: Рывки при движении
- Причины: воздух в системе, неравномерный износ уплотнений
- Решение: прокачка системы, замена уплотнительного комплекта
Проблема: Течь по штоку
- Причины: износ манжеты, задиры на штоке, загрязнение
- Решение: шлифовка/замена штока, установка нового уплотнения, усиление фильтрации
Практический пример: На лесозаготовительной технике внедрение защитных гофр на цилиндры манипулятора увеличило ресурс уплотнений в 3 раза — с 800 до 2400 моточасов в условиях высокой запыленности.
Требования безопасности
Критические аспекты:
- Перед разборкой цилиндра обязательно стравите давление из обеих полостей
- Не эксплуатируйте цилиндр с поврежденным хромовым покрытием штока — царапины приводят к ускоренному износу манжет
- Максимальная боковая нагрузка не должна превышать 5% от осевого усилия (см. документацию производителя)
- При длине хода более 3 диаметров поршня обязательна проверка на продольную устойчивость по формуле Эйлера
Обзор производителей и решений
Ведущие мировые бренды
Европейские производители:
- Bosch Rexroth (Германия) — промышленная автоматизация, прецизионные системы
- Серии: CDT3, CKK, CDH2 — давление до 350 бар, высокая повторяемость
- Parker Hannifin (США/Европа) — мобильная и стационарная гидравлика
- Особенность: модульная конструкция, быстрая замена уплотнений без демонтажа
- Hydac (Германия) — специализированные решения для сложных условий
- Преимущества: расширенный температурный диапазон (-40…+200°C)
Азиатские производители:
- XCMG, Sany (Китай) — OEM для строительной техники
- Wipro (Индия) — бюджетные решения для промышленности
Российский рынок
Отечественные производители:
- Гидросила (Украина) — широкая линейка для агротехники
- Борисовский завод (Беларусь) — цилиндры для МАЗ, БелАЗ
- Рефтинский завод (РФ) — тяжелая промышленность
Специализированные поставщики, такие как интернет-магазин АРИС, предлагают как оригинальные цилиндры ведущих брендов, так и совместимые аналоги с гарантией качества. Это позволяет оптимизировать затраты без потери надежности.
Критерии выбора производителя
Сравнительная таблица факторов:
| Критерий | Европейские бренды | Азиатские бренды | Отечественные |
|---|---|---|---|
| Цена | Высокая | Средняя/низкая | Средняя |
| Ресурс, моточасов | 5000-8000 | 2000-4000 | 3000-5000 |
| Доступность запчастей | Средняя | Высокая | Высокая |
| Срок поставки | 30-90 дней | 14-30 дней | 7-14 дней |
| Техподдержка | Отличная | Средняя | Хорошая |
Совет эксперта: Для критичного оборудования с высокой стоимостью простоя выбирайте европейские бренды. Для серийной техники с регулярным обслуживанием оптимальны качественные азиатские или отечественные аналоги.
Практический пример: Компания по производству бетонных изделий перешла с европейских цилиндров (€1200) на качественные китайские аналоги (€380) для прессов. При ресурсе в 2500 моточасов против 4000 у оригинала, экономия составила 68% при плановой замене раз в 18 месяцев.
Заключение: как не ошибиться с выбором
Подбор гидроцилиндра — это баланс между техническими требованиями, условиями эксплуатации и экономической целесообразностью.
Алгоритм принятия решения:
- Рассчитайте усилие и скорость — это определит диаметр и производительность насоса
- Оцените условия работы — выберите материалы и уплотнения под вашу среду
- Проверьте совместимость — убедитесь, что параметры гидростанции соответствуют требованиям
- Учтите жизненный цикл — сравните стоимость покупки, обслуживания и замены на 5-7 лет
- Обеспечьте сервис — наличие запчастей и компетентной поддержки критично
Работайте с надежными поставщиками: Компании с широким ассортиментом и техническими специалистами, как АРИС, помогут не только подобрать оптимальное решение, но и избежать типовых ошибок при интеграции в существующую систему.
При возникновении сомнений не экономьте на консультации с инженером — ошибка в выборе гидроцилиндра может обойтись в десятки раз дороже, чем стоимость самого компонента.
Следующий шаг: Подготовьте техническое задание с параметрами вашего оборудования и проконсультируйтесь со специалистами по гидравлике для точного подбора и расчета системы.
Глоссарий терминов
Гидроудар — резкое повышение давления в системе при резком торможении потока жидкости
Плунжерный цилиндр — гидроцилиндр одностороннего действия без штока, толкающий элемент — сам поршень
Телескопический цилиндр — многоступенчатая конструкция с несколькими выдвижными секциями для получения большого хода при малой монтажной длине
ISO 4406 — международный стандарт классификации чистоты гидравлических жидкостей
Класс чистоты 20/18/15 — показатель содержания частиц размером 4, 6 и 14 микрон соответственно
