Что делать, если нужную деталь больше не выпускают, а без нее невозможно отремонтировать оборудование? Иногда у предприятия остается только изношенный образец, по которому необходимо изготовить замену. Чертежей нет, поставщик недоступен, а покупка нового агрегата обойдется значительно дороже ремонта. В таких случаях помогает реверс-инжиниринг деталей — исследование существующего изделия с последующим восстановлением его конструкции и подготовкой документации для изготовления.
Работа начинается с формулировки технической задачи. Нужно определить, какую функцию выполняет деталь, в каких условиях она эксплуатируется и какие характеристики необходимо сохранить. Для одних изделий особенно важна точность размеров, для других — прочность, износостойкость или устойчивость к высоким температурам. Эти требования влияют на выбор методов измерения, материалов и технологии изготовления.
Затем специалисты изучают исходный образец. Они выполняют измерения, исследуют геометрию, определяют конструктивные особенности и при необходимости анализируют свойства материала. Для деталей сложной формы может применяться 3D-сканирование. На основе полученных данных создают цифровую модель, а затем разрабатывают конструкторскую документацию. При этом изношенную или поврежденную поверхность нельзя просто воспроизвести без изменений: необходимо восстановить геометрию, которая обеспечит нормальную работу детали.
После разработки конструкции выбирают способ изготовления. В зависимости от материала, формы, требуемой точности и количества изделий могут применяться токарная и фрезерная обработка, литье, 3D-печать и др. Готовую деталь проверяют на соответствие документации и требованиям заказчика. Такой порядок позволяет не просто получить внешне похожее изделие, а подготовить замену, пригодную для работы в конкретном механизме.
Сбор и анализ информации о детали перед реверс инжинирингом

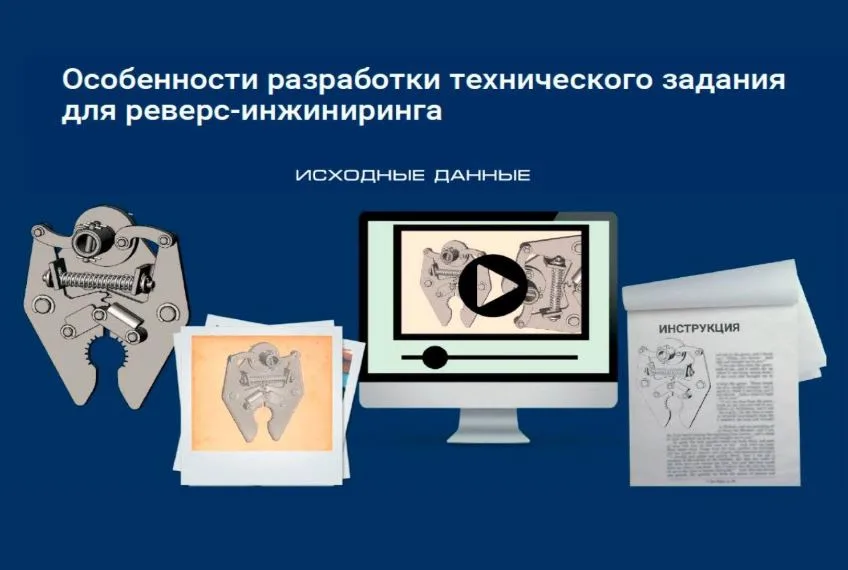

Работу начинают со сбора информации об изделии и изучения доступной документации. Полезными могут оказаться старые чертежи, фотографии, каталоги производителя, инструкции по эксплуатации и данные о работе оборудования. Даже если полной документации нет, отдельные размеры или обозначения помогают разобраться в конструкции и сократить объем дополнительных исследований.
Особое внимание уделяют состоянию исходного образца. Если деталь долго находилась в эксплуатации, ее размеры могли измениться из-за износа, деформации или повреждений. Поэтому при восстановлении геометрии необходимо отличать первоначальные конструктивные особенности от дефектов. Например, изношенное посадочное отверстие нельзя автоматически принимать за исходный размер.
Для исследования применяют разные способы получения информации:
- Визуальный осмотр. Фотографии, эскизы и изучение поверхности помогают определить основные конструктивные элементы, следы обработки и характер повреждений.
- Измерение размеров. Штангенциркули, микрометры и другие измерительные приборы используют для определения геометрических параметров. Для сложных поверхностей — 3D-сканеры, координатно-измерительные машины.
- Изучение стандартов и аналогов. Если в конструкции применены типовые соединения, резьбы или посадочные элементы, соответствующие стандарты помогают уточнить необходимые характеристики.
- Анализ материалов. При отсутствии достоверных сведений о материале может потребоваться исследование его состава, твердости и других свойств.
После сбора исходных данных создают трехмерную модель. Для этого используют системы автоматизированного проектирования. Однако сама программа не способна восстановить неизвестные размеры с необходимой точностью без исходных измерений и инженерного анализа. Если образец недоступен, часть геометрии можно определить по документации или сопрягаемым деталям, но такие решения требуют отдельной проверки.

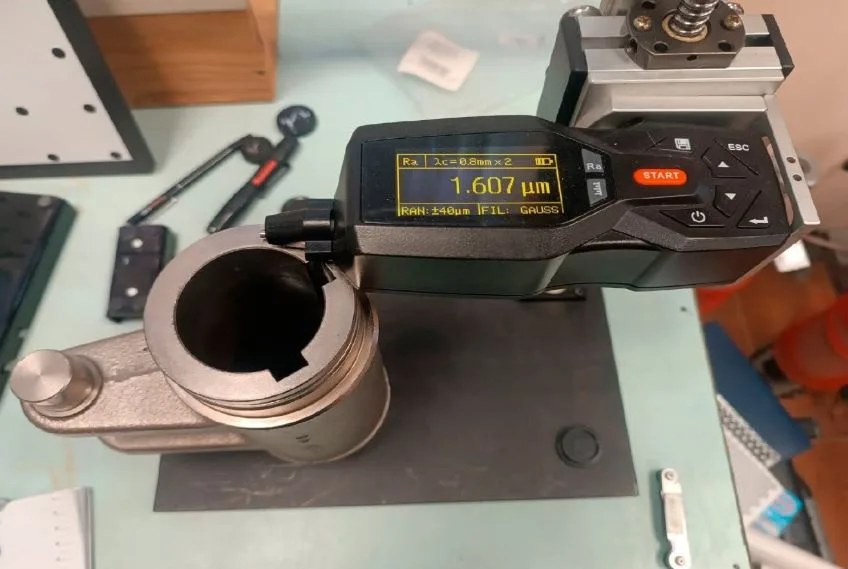

На этом этапе важно учитывать допуски размеров, посадки и требования к шероховатости поверхностей. Особенно это касается деталей, которые взаимодействуют с подшипниками, валами, направляющими и другими элементами механизма. Ошибка в размерах может привести к затруднениям при сборке или неправильной работе оборудования.
Перед разработкой аналога также стоит проверить, нет ли готового изделия с подходящими характеристиками. Иногда необходимую деталь можно подобрать из стандартного ассортимента или заказать у другого производителя. Если готового решения нет, реверс-инжиниринг становится одним из вариантов восстановления оборудования.
Результаты исследования фиксируют в технической документации. В нее могут входить фотографии, протоколы измерений, сведения о материале, трехмерные модели и замечания по состоянию исходного образца. Эти данные понадобятся при подготовке чертежей, выборе технологии изготовления и последующем контроле качества. Если требуется реверс инжиниринг заказать, наличие такой документации поможет специалистам точнее оценить исходный образец и определить объем необходимых работ.
Выбор технологий и материалов для воспроизведения деталей
Методы обработки
Механическая обработка подходит для изготовления многих металлических и полимерных деталей. Токарные станки используют преимущественно для изделий с поверхностями вращения, например валов, втулок и осей. Фрезерная обработка позволяет получать плоские и сложные пространственные поверхности, пазы, карманы и другие конструктивные элементы.
Выбор технологии зависит от формы детали, материала, требуемой точности и возможностей производства. Например, для изготовления корпуса сложной формы может потребоваться несколько операций на станках с числовым программным управлением. При этом отдельные поверхности иногда удобнее обрабатывать другими способами.
Для подготовки производства используют системы автоматизированного проектирования и программирования обработки. Они помогают создавать модели, разрабатывать управляющие программы и проверять траектории инструмента. Однако качество готовой детали зависит также от оборудования, режущего инструмента, режимов обработки и квалификации специалистов.
При выборе способа изготовления необходимо учитывать свойства материала. Сталь, алюминиевые сплавы и конструкционные пластики требуют разных инструментов и режимов обработки. Некоторые материалы могут вызывать повышенный износ инструмента или требовать дополнительных операций, например термообработки. При выполнении реверс инжиниринг деталей эти особенности также необходимо учитывать, чтобы правильно определить технологию производства и обеспечить соответствие готового изделия исходным требованиям.
Аддитивные технологии
3D-печать часто применяют для изготовления прототипов, проверки геометрии и создания деталей сложной формы. Она позволяет получить физический образец без изготовления специальной оснастки. Это удобно, если нужно проверить расположение крепежных отверстий, оценить сборку или согласовать конструкцию с заказчиком.
Для печати используют различные материалы, в том числе PLA, ABS, полиамиды и специальные инженерные полимеры. Их свойства заметно различаются. Например, PLA удобен для изготовления макетов, но не подходит для многих деталей, работающих при повышенной температуре. ABS и полиамиды могут использоваться для более широкого круга технических задач, однако их применение тоже зависит от конкретных нагрузок и условий эксплуатации.
При выборе технологии важно учитывать ограничения. Напечатанная деталь может иметь неодинаковую прочность в разных направлениях, а качество поверхности и точность размеров зависят от оборудования и режима печати. Для ответственных изделий могут потребоваться дополнительная обработка и испытания.
Выбор материала не менее важен, чем технология изготовления. Например, нержавеющие стали применяют там, где требуется определенная коррозионная стойкость. Полимерные материалы и композиты могут уменьшить массу изделия и обеспечить устойчивость к отдельным химическим воздействиям. Однако каждый материал необходимо оценивать с учетом рабочих нагрузок, температуры и характера взаимодействия с другими деталями.
Для изделий, работающих при повышенной температуре, могут потребоваться жаропрочные сплавы или техническая керамика. Но высокая термостойкость сама по себе не означает, что материал подходит для конкретной конструкции. Нужно учитывать его прочность, хрупкость, особенности обработки и условия эксплуатации.
Если деталь должна работать во влажной или агрессивной среде, проверяют стойкость материала к соответствующим воздействиям. Для нагруженных элементов особое значение имеют прочность, усталостная долговечность и износостойкость. Иногда восстановить первоначальную конструкцию недостаточно: требуется подобрать современный материал с сопоставимыми или улучшенными характеристиками.
Окончательный выбор технологии и материала делают после оценки всех требований. Для единичной детали может оказаться выгоднее механическая обработка, а для партии одинаковых изделий — изготовление с применением литья. Если конструкция еще требует проверки, сначала можно изготовить прототип. Такой подход помогает оценить технические решения до затрат на полноценное производство.
Контроль качества и тестирование изготовленных деталей
После изготовления детали необходимо убедиться, что она соответствует конструкторской документации. Проверку начинают с визуального осмотра. Специалисты оценивают состояние поверхности, наличие трещин, сколов, заусенцев и других видимых дефектов. Для отдельных изделий также важно проверить качество покрытий и следы механической обработки.
Следующий этап — контроль размеров. В зависимости от геометрии и требований к точности применяют штангенциркули, микрометры, калибры, координатно-измерительные машины и другое оборудование. Особое внимание уделяют посадочным поверхностям, отверстиям, резьбам и элементам, от которых зависит сборка механизма.
Для ответственных деталей могут потребоваться методы неразрушающего контроля. Например, ультразвуковая дефектоскопия помогает выявлять определенные внутренние дефекты материала, а радиографический контроль позволяет исследовать внутреннюю структуру изделия. Выбор метода зависит от материала, формы детали и характера возможных дефектов. Применять такие проверки ко всем изделиям без исключения нет необходимости.
Если важны механические свойства материала, проводят соответствующие испытания. Это могут быть проверки твердости, прочности при растяжении, сжатии или изгибе. При этом испытания не всегда выполняют на самой готовой детали: в зависимости от методики могут использоваться специальные образцы материала.
Результаты контроля необходимо фиксировать. Для этого оформляют протоколы измерений, акты проверки или другие документы, предусмотренные требованиями проекта. Если обнаружены отклонения, специалисты определяют их причины и принимают решение о доработке или повторном изготовлении.
Для некоторых изделий требуется проверка в составе механизма. Например, деталь может полностью соответствовать чертежу, но после установки обнаружится проблема, связанная с состоянием сопрягаемых компонентов или особенностями работы оборудования. Поэтому при необходимости проводят пробную сборку и функциональные испытания.
Если деталь работает под нагрузкой, при высокой температуре или в условиях интенсивного износа, могут потребоваться дополнительные проверки. Их объем определяется назначением изделия и требованиями заказчика. Для ответственных компонентов особенно важно подтвердить, что выбранные материалы и технология изготовления обеспечивают необходимые характеристики.
Контроль качества при реверс-инжиниринге не сводится к сравнению новой детали с исходным образцом. Если оригинал был изношен или поврежден, такое сравнение может оказаться недостаточным. Проверять нужно соответствие восстановленной конструкции техническим требованиям и условиям дальнейшей эксплуатации.
Вопрос-ответ: Реверс инжиниринг заказать, реверс инжиниринг деталей
Что такое реверс инжиниринг и как он применяется в изготовлении деталей?
Реверс-инжиниринг — это исследование существующего изделия с целью восстановления его конструкции, геометрии и технических характеристик. Такой подход используют, когда необходимо изготовить деталь без исходных чертежей, восстановить поврежденный компонент или разработать аналог изделия, которое больше не выпускается.
Работа может включать измерения, 3D-сканирование, изучение материалов, создание трехмерной модели и подготовку конструкторской документации. После этого деталь изготавливают выбранным способом и проверяют на соответствие техническим требованиям.
Важно учитывать, что реверс-инжиниринг не всегда предполагает точное копирование. Иногда конструкцию приходится восстанавливать с учетом износа исходного образца или адаптировать под доступные материалы и технологии производства.
Какие методы реверс инжиниринга используются для изготовления деталей?
Для получения геометрических данных применяют ручные измерения, координатно-измерительные машины и 3D-сканирование. Выбор метода зависит от формы детали, ее размеров и требуемой точности. Например, для простых цилиндрических изделий может быть достаточно обычных измерительных инструментов, а для сложных поверхностей удобнее использовать сканирование.
На основе полученных данных инженеры создают модель в системе автоматизированного проектирования. Затем восстанавливают необходимые размеры, прорабатывают конструктивные элементы и подготавливают чертежи.
При необходимости дополнительно исследуют материал и проводят инженерные расчеты. После разработки документации может быть изготовлен опытный образец, который используют для проверки геометрии, сборки и работоспособности.
Каковы преимущества заказа деталей с использованием реверс инжиниринга?
Главное преимущество — возможность восстановить изделие, для которого нет доступной конструкторской документации. Это особенно важно при ремонте оборудования, снятого с производства, или при отсутствии оригинальных запасных частей.
Реверс-инжиниринг позволяет получить цифровую модель и чертежи, которые можно использовать для повторного изготовления. Если предприятие регулярно сталкивается с необходимостью замены одной и той же детали, наличие документации упрощает дальнейшие заказы.
Еще одно преимущество — возможность доработать конструкцию. Например, после изучения причин износа специалисты могут предложить изменение геометрии или материала. Однако такие решения требуют технического обоснования и проверки, особенно если речь идет о нагруженных элементах.
При этом реверс-инжиниринг не гарантирует мгновенного изготовления детали. Сроки зависят от сложности исследования, разработки документации, выбранной технологии и необходимых испытаний.
Есть ли особенности при заказе деталей с реверс инжинирингом для различных отраслей?
Да, требования к деталям зависят от отрасли и условий эксплуатации. Например, для автомобильных компонентов могут иметь большое значение точность размеров, прочность и устойчивость к циклическим нагрузкам. При изготовлении элементов промышленного оборудования необходимо учитывать режимы работы, допустимый износ и взаимодействие с другими узлами.
Для деталей, применяемых в пищевой промышленности, могут быть важны коррозионная стойкость, возможность очистки и соответствие санитарным требованиям. В химической промышленности особое внимание уделяют устойчивости материалов к рабочим средам.
При восстановлении компонентов приборов и электронных устройств могут возникать дополнительные требования к размерам, теплопроводности и электроизоляционным свойствам материалов. Поэтому перед началом проекта важно определить не только геометрию, но и назначение детали.
Для ответственных изделий могут действовать специальные нормативные требования. Их необходимо учитывать при разработке документации, выборе технологии изготовления и проведении испытаний.
Как выбрать компанию для реверс инжиниринга и изготовления деталей?
- При выборе исполнителя выясните, с какими изделиями и задачами он уже работал. Реверс-инжиниринг простой корпусной детали и восстановление сложного механизма требуют разного опыта, оборудования и инженерных компетенций. Поэтому полезно ознакомиться с примерами выполненных проектов, особенно если они близки к вашей задаче.
- Уточните, какие работы компания выполняет самостоятельно. Для одного проекта достаточно измерений и построения 3D-модели, для другого понадобятся исследование материалов, расчеты, разработка чертежей и изготовление опытного образца. Если часть операций передается подрядчикам, важно понимать, кто отвечает за согласование результатов и контроль качества.
- Отдельно обсудите состав документации. После завершения проекта вам понадобятся трехмерные модели, рабочие чертежи, спецификации и протоколы измерений. Их перечень и форматы лучше согласовать до начала работ.
- Не менее важно определить требования к точности, материалам и проверке готовых изделий. Например, если деталь предназначена для установки в существующий механизм, исполнителю могут потребоваться сведения о сопрягаемых элементах и условиях эксплуатации. Чем полнее вы предоставите исходные данные, тем проще оценить объем работ и подготовить для вас коммерческое предложение.
Обращаться за услугой реверс-инжиниринга нужно с четким пониманием того, какой результат необходим. Иногда задача ограничивается восстановлением чертежа, а иногда требуется полный цикл — от исследования изношенного образца до изготовления и проверки новой детали.
Если нужно восстановить компонент промышленного оборудования, начните с описания его назначения, условий работы и имеющихся исходных материалов. Передайте исполнителю фотографии, размеры, старую документацию или сам образец, если это возможно. На основе этих данных специалисты смогут предложить подходящий способ восстановления, определить состав работ и оценить сроки и стоимость проекта. Такой подход помогает избежать лишних операций и получить результат, который действительно нужен.
