Наружные осветительные системы являются одним из элементов инженерной инфраструктуры населенных пунктов. Они обеспечивают освещенность окружающего пространства и улучшают видимость в темноте и в плохую погоду, помогают создать комфортные условия для передвижения.

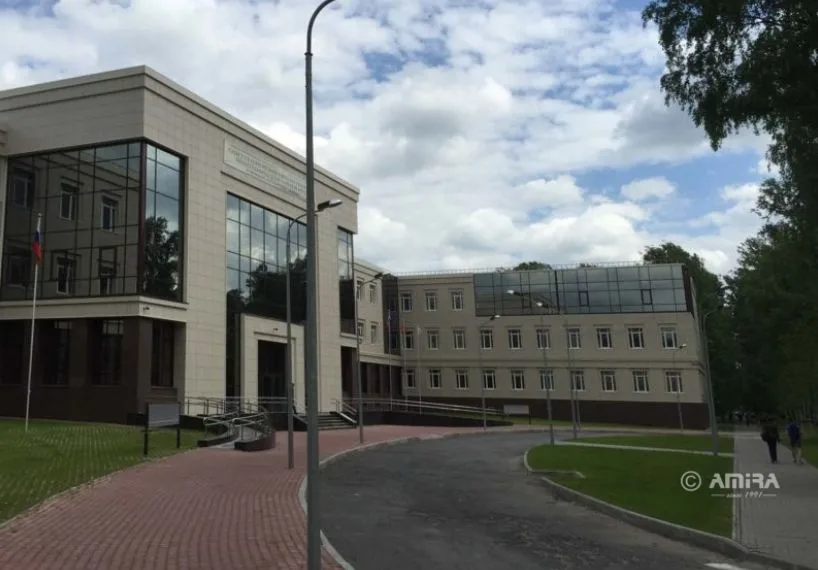

Для размещения светильников при монтаже наружных систем освещения используют различные виды опор. Популярный вариант – граненые конические, которые могут быть фланцевыми и прямостоячими (ОГК и ОГКп). Металлоконструкции выпускаются разной высоты, стандартные от 3 до 16 м и по индивидуальным размерам.
Конструкция и технология производства
Опоры ОГК выполнены в виде полых стволов. Они имеют усеченную форму с сечением в виде восьмигранной пирамиды. Сверху располагаются отверстия, которые служат для фиксации кронштейнов при установке и креплении светильников. Внизу находится лючок для проведения ремонтных работ и прокладки кабеля, у фланцевых также предусмотрен опорный фланец.
Для изготовления опор используют прокатную сталь. Толщина металла составляет 3-4 мм и более. Она подбирается с учетом региона монтажа и веса устанавливаемых опорных металлоконструкций. С помощью прессов стальные заготовки изгибают и получают нужную форму. Для соединения заготовки по продольному шву применяют сварку.
При взаимодействии с окружающей средой металл подвергается окислительным процессам и разрушается. Чтобы предохранить опоры от негативных воздействий и возникновения коррозии, применяют защитные покрытия. С помощью метода горячего цинкования на поверхности образуется слой цинка, который имеет однородную структуру и долго сохраняет прочность. Коррозионная стойкость такого покрытия, нанесенного по ГОСТ 9.307-21, сохраняется не менее 25 лет. Возможно окрашивание лакокрасочными и порошково-полимерными составами.
Характеристики, исполнение и особенности выбора
Стальные опоры сочетают надежную конструкцию, продолжительный срок службы и доступную стоимость, допускают установку в регионах с разным климатом. Другие преимущества опорных металлоконструкций:
- не меняют свойства при резких колебаниях температуры и воздействии влаги;
- устойчивы к повреждениям и не деформируются при снеговых и ветровых нагрузках;
- защитный слой цинка или краски не допускает появления коррозии.
Вышеуказанные характеристики и свойства обеспечиваются при правильном подборе марки и толщины стали, и грамотном конструкторском расчете, при котором учитываются все эксплуатационные нагрузки.
По исполнению и способу монтажа различают следующие виды опор:
- Фланцевые. Они комплектуются опорными фланцами, которые присоединяются с помощью сварки. При монтаже опоры через отверстия фланцев прикрепляются болтами к металлическим закладным элементам фундамента.
- Прямостоячие. Такие металлоконструкции устанавливают в котлован, который предварительно выкапывают в грунте. Его глубину и диаметр определяют с учетом параметров опоры. Устойчивость обеспечивается путем заливки котлована бетонным раствором.
На выбор опор влияют климатические условия и величина нагрузок во время ветра и снегопадов. При значительных показателях для изготовления металлоконструкций используют сталь большей толщины, увеличивают размер фланца и диаметр столба.
Модели фланцевых опор менее трудоемкие в установке и проще выравниваются, при необходимости легче заменяются новыми и утилизируются. Они могут размещаться не только вдоль магистралей в грунте, но и на различных объектах дорожной инфраструктуры, включая мосты и эстакады. Ознакомиться с видами и характеристиками граненых опор можно на странице https://www.amira.ru/catalog/opory-granenye-konicheskie-ogk-ogkp/.
