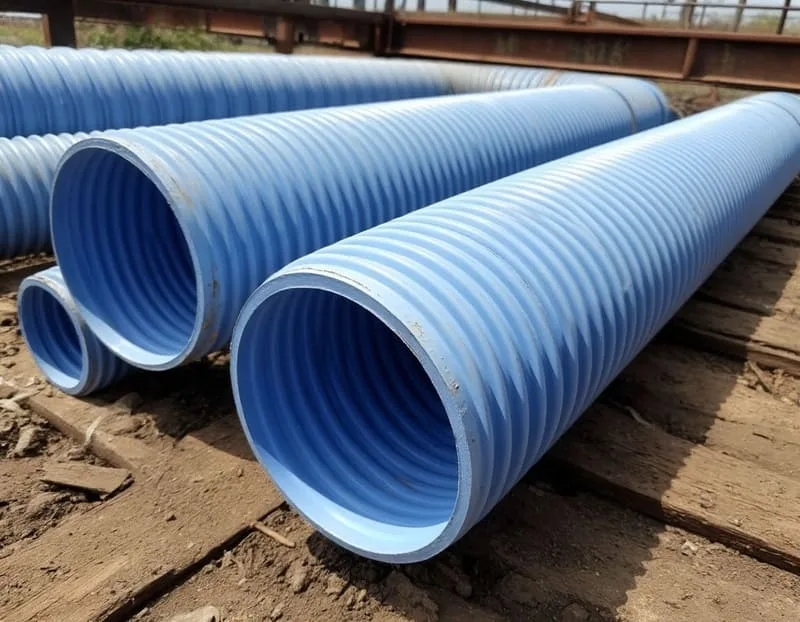

Современная строительная и инфраструктурная отрасль немыслима без гофрированных полимерных труб. Они отводят воду с участков, защищают кабели, составляют основу ливневой канализации. Но как из сыпучих пластиковых гранул получается прочное, гибкое и долговечное изделие? Давайте шаг за шагом пройдем по цеху и рассмотрим высокотехнологичный процесс производства.
Сырьё: основа качества
Всё начинается с выбора материала. Чаще всего используют:
- Полиэтилен низкого давления (ПНД/ПЭ) – для дренажных и канализационных труб. Прочный, морозостойкий, химически инертный.
- Полипропилен (ПП) – для безнапорной канализации и ливнёвок. Более жёсткий и теплостойкий.
- Поливинилхлорид (ПВХ) – для кабельной защиты (гофротрубы электротехнические).
Сырьё поставляется в виде небольших гранул (россыпью или в биг-бэгах). На этом этапе в материал могут добавлять модификаторы для УФ-стабилизации, красители (часто оранжевый для кабельных, чёрный для дренажных) и антипирены.
Экструзия: создание заготовки
Гранулы загружаются в бункер экструдера – «сердца» производственной линии. Под воздействием нагрева (до 200°C) и давления шнека (похожего на гигантскую мясорубку) гранулы плавятся в однородную вязкую массу.
Затем масса поступает в экструзионную головку сложной конструкции. Именно здесь формируется будущая форма трубы. Для производства двухслойной гофротрубы используют коэкструзию: одновременно подаются два потока расплава из разных экструдеров. Один формирует гладкую внутреннюю стенку, второй – будущую гофрированную наружную.
Гофрирование: формирование «рёбер жёсткости»
Горячая пластиковая заготовка поступает в самый технологичный узел –вакуумную гофрирующую форму. Это металлический блок, состоящий из множества половинок (секций), движущихся по замкнутому контуру, как гусеница трактора.
Секции смыкаются, образуя кольцевое пространство, повторяющее профиль гофры.
С помощью вакуума наружный слой заготовки плотно прижимается к холодным стенкам формы. Происходит быстрое охлаждение и фиксация гофрированного профиля.
Секции размыкаются, и труба продвигается вперед, а секции возвращаются по контуру, чтобы сомкнуться на новом участке.
Этот процесс непрерывен и обеспечивает высокую скорость производства. Шаг, высота и форма гофры (чаще всего синусоидальная или трапециевидная) строго задаются конструкцией формы и определяют конечную кольцевую жёсткость трубы (SN4, SN8, SN16 и т.д.).
Охлаждение и калибровка
После выхода из гофрирующей формы труба поступает в ванну или коридор охлаждения, где окончательно стабилизируется ее форма и температура. Важно охлаждать изделие равномерно, чтобы избежать внутренних напряжений. На этом же этапе происходит калибровка по диаметру.
Перфорация (для дренажных труб)
Если производится дренажная труба, в её верхней части необходимо сделать ряд отверстий для приема воды. Перфорация выполняется автоматически, сразу после охлаждения, с помощью специальных фрез или пробойников с точным шагом. Отверстия должны быть чистыми, без заусенцев.
Намотка в бухты или резка в мерные отрезки
Готовую охлаждённую трубу в зависимости от диаметра:
- Наматывают в компактные бухты (гибкие трубы малого и среднего диаметра для кабеля или дренажа). Это удобно для транспортировки и монтажа.
- Разрезают на мерные отрезки (обычно 6 или 12 метров) и укладывают в пачки (жёсткие трубы большого диаметра для ливневой канализации).
Контроль качества: финальная проверка
Ни один метр трубы не уходит с завода без строгого контроля. Система включает:
- Визуальный осмотр на целостность, равномерность гофры, цвет.
- Измерение геометрии (диаметр, толщина стенки).
- Механические испытания выборочных образцов на кольцевую жёсткость (сжатие до 50% диаметра), ударную вязкость, стойкость к растяжению.
- Проверка герметичности соединений (для труб с раструбами).
Современное производство гофрированных труб – это полностью автоматизированный, непрерывный и высокоточный процесс. Он сочетает в себе сложные физико-химические принципы и роботизированную механику. Результат – лёгкое, прочное и технологичное изделие, которое десятилетиями служит в земле, защищая наши дома и коммуникации от воды и других воздействий.
Источник информации: Компания ПК «Поли-Групп»
Алекс Ш. (ГЛ)
