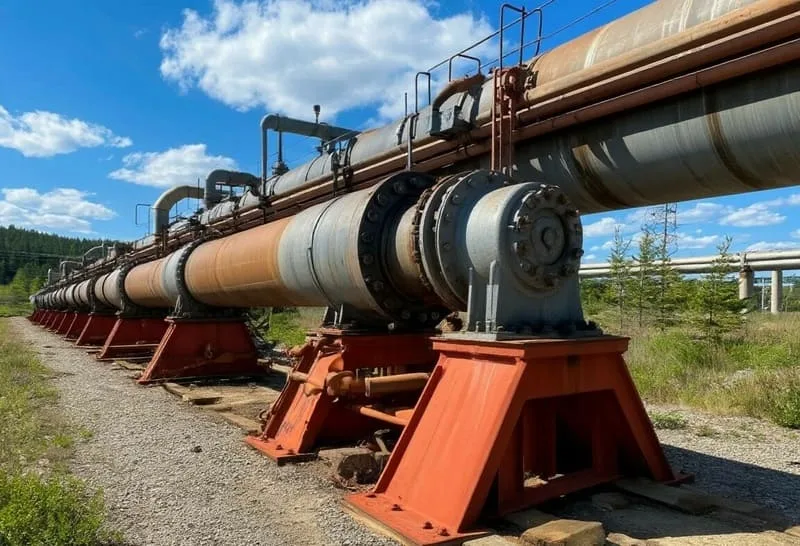

Опоры представляют собой не только металлические конструкции, на которые укладываются трубы. Их роль гораздо значительнее: они обеспечивают устойчивость трубопровода, предотвращают его повреждения и передают нагрузки на фундамент здания. Без правильно подобранных опор даже самый качественный трубопровод быстро выйдет из строя.
В этой статье разберём главное разделение опор — на подвижные и неподвижные. Понимание их принципиальных отличий необходимо как проектировщикам, так и монтажникам, и эксплуатационщикам.
Что такое опора трубопровода и зачем она нужна
Это конструктивный элемент, который защищает трубу в месте контакта с опорной конструкцией и служит для удержания трубопровода в заданном положении. Основные функции опор:
- восприятие нагрузок (вес трубы, изоляции, транспортируемой среды);
- передача этих нагрузок на строительные конструкции (фундаменты, эстакады, стены);
- устранение вибраций;
- регулирование усилий и напряжений в трубопроводе.
Опоры воспринимают различные виды нагрузок: вертикальные (от собственного веса), осевые (из-за давления и теплового расширения), поперечные (от ветра или сейсмических воздействий) и изгибающие (в местах поворота).
Неподвижные опоры: «якоря» трубопроводной системы
Неподвижные опоры — это конструкции, которые жестко фиксируют положение трубопровода в определенных точках, полностью исключая любые линейные и угловые перемещения. Их также называют «мертвыми» опорами.
Назначение и принцип работы
Неподвижные опоры воспринимают нагрузки, возникающие при температурных изменениях и внутреннем давлении в местах их установки. Они разделяют трубопровод на отдельные сегменты, которые могут расширяться без воздействия на соседние участки. Если опоры отсутствуют, труба просто смещается, не задействуя компенсатор, что приводит к его быстрой поломке.
Где устанавливают неподвижные опоры
Их применяют в наиболее ответственных узлах:
- перед и после компенсаторов;
- вблизи насосов, задвижек и другого оборудования;
- на поворотах и разветвлениях трассы;
- в местах подключения ответвлений.
В некоторых конструкциях средний бандаж жёстко приваривают к трубе. Крайние устанавливают с зазором для сохранения линейных деформаций при эксплуатации.
Подвижные опоры: обеспечение свободы перемещений
Подвижные опоры — это конструкции, которые поддерживают трубопровод, но не препятствуют его перемещениям, вызванным температурным расширением, просадками грунта или другими факторами.
Назначение и принцип работы
Подвижная опора обеспечивает проектное положение трубы. Её расчетное перемещение относительно опорной конструкции с заданными характеристиками подвижности. Она воспринимает преимущественно вертикальные нагрузки, а горизонтальные усилия от трения передаются на трубопровод минимальные.
При нагреве стальная труба удлиняется. Например, труба длиной 30 м при нагреве с 20°C до 150°C удлинится примерно на 5 см. Подвижные опоры позволяют этому расширению происходить свободно, не создавая опасных напряжений.
Где применяют подвижные опоры
Их устанавливают преимущественно в наземных коммуникациях на прямолинейных участках между неподвижными опорами. Они востребованы на участках, подверженных сезонным колебаниям температур, а также для компенсации:
- проседания или вспучивания грунта;
- ветровых нагрузок;
- сейсмической активности.
Как они работают вместе
Неподвижные и подвижные опоры — не конкуренты, а взаимодополняющие элементы единой системы. Завод опор трубопроводов выпускает изделия под разные задачи. Их совместная работа строится по следующему принципу:
- Неподвижные опоры устанавливают в критических точках, разделяя трубопровод на отдельные температурные блоки.
- В пределах каждого блока монтируют подвижные опоры с расчетным шагом, обеспечивающим поддержание трубы без провисания.
- При нагреве труба удлиняется. И подвижные опоры позволяют ей свободно смещаться в сторону, противоположную неподвижной опоре.
- Компенсатор, установленный в этом же блоке, поглощает удлинение, а неподвижная опора принимает на себя осевое усилие.
Такая схема позволяет трубопроводу «дышать». То есть безопасно расширяться и сжиматься при изменении температуры без разрушения элементов и нарушения герметичности.
Оба типа необходимы для надёжной работы любой протяженной трубопроводной системы. Их правильный выбор и расстановка — залог долговечности и безаварийной эксплуатации трубопровода.
