В арсенале современного производства, склада или строительной площадки грузоподъёмное оборудование занимает одно из ключевых мест. Среди множества механизмов особое место занимает электрический тельфер — устройство, которое часто путают с талями и кранами-балками. Разберёмся, что это за оборудование, как оно устроено, по какому принципу работает и в чём его принципиальные отличия от схожих механизмов.
Что такое электрический тельфер
Тельфер — это подвесное грузоподъёмное устройство с электрическим приводом, предназначенное для подъёма, опускания и горизонтального перемещения грузов. Если говорить просто, это электрическая таль, оснащённая механизмом передвижения. Он может работать как самостоятельный механизм, так и в составе более сложных крановых конструкций. Тельфер электрический перемещается по подвесному однорельсовому пути (обычно двутавровой балке), что позволяет охватывать значительную рабочую зону.
Устройство электрического тельфера
Конструкция сложнее, чем у ручной тали, и включает несколько ключевых узлов:
- Электродвигатель — «сердце» устройства, которое приводит в движение все механизмы. Обычно используется асинхронный электродвигатель со встроенным тормозом.
- Редуктор — передаёт крутящий момент от электродвигателя к барабану или звёздочке, уменьшая скорость вращения и увеличивая усилие.
- Барабан или звёздочка — служат для навивки и сматывания каната (в канатных моделях) или цепи (в цепных).

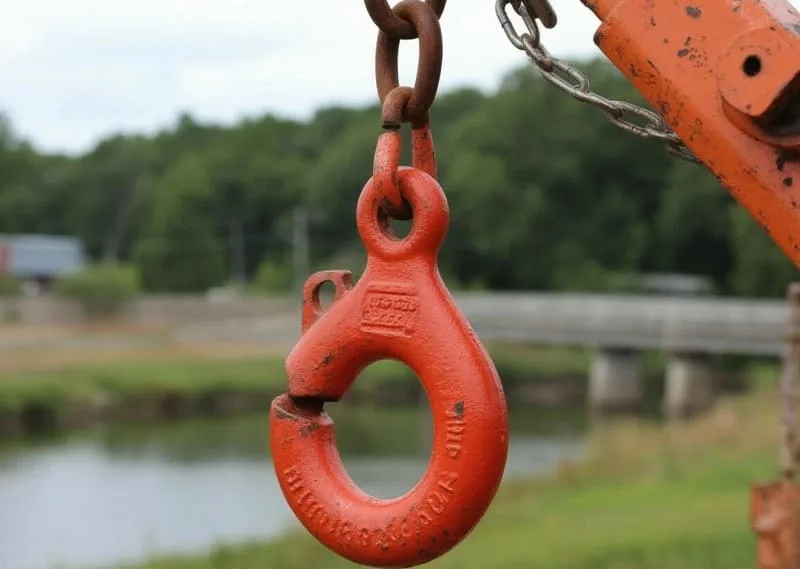

- Грузозахватный элемент — обычно крюк, который крепится к канату или цепи.
- Тормозная система — обеспечивает надёжную фиксацию груза в поднятом состоянии и безопасную остановку.
- Система управления — пульт (подвесной или радиопульт), с помощью которого оператор управляет подъёмом, опусканием и перемещением.
- Каретка (тележка) — механизм передвижения, который обеспечивает перемещение тельфера по балке.
Дополнительные элементы: концевые выключатели (ограничивают ход), канатоукладчик (предотвращает перекручивание каната), упругая муфта (сглаживает ударные нагрузки).
Принцип работы
Принцип работы тельфера достаточно прост. Оператор подаёт команду с пульта управления. Электродвигатель начинает вращаться и через редуктор передаёт усилие на барабан или звёздочку. Те, в свою очередь, наматывают или сматывают канат (цепь), поднимая или опуская грузовой крюк с грузом. Одновременно с этим может включаться механизм передвижения, который перемещает весь тельфер по монорельсу в нужном направлении.
Тормозная система автоматически срабатывает при остановке двигателя, надёжно фиксируя груз на высоте. Управление происходит дистанционно, что позволяет оператору находиться на безопасном расстоянии от перемещаемого груза.
Отличия тельфера от тали
Это, пожалуй, самый частый вопрос. Важно понимать: таль — это более общее понятие, обозначающее грузоподъёмное устройство с канатом или цепью и блоком. Тельфер — это конкретный вид тали, а именно — таль с электрическим приводом и механизмом передвижения. Простыми словами, любой тельфер — это таль, но не любая таль — это тельфер.
Ключевое отличие тельфера от тали заключается в том, что тельфер имеет электрический привод и каретку для горизонтального перемещения, тогда как таль (даже электрическая) может работать только в вертикальной плоскости. Чтобы превратить электрическую таль в тельфер, необходимо дополнительно приобрести тележку передвижения.
Отличия тельфера от крана-балки
Если таль и тельфер часто путают из-за схожести названий, то кран-балку и тельфер — из-за того, что они часто работают в паре.
Кран-балка — это мостовая крановая конструкция с подвижным грузоподъёмным устройством. Она состоит из пролётной балки, концевых балок, подъёмного механизма и концевых упоров. По сути, это целая крановая система, которая опирается на подкрановые пути.
Тельфер — это подъёмный механизм, который может быть частью крана-балки.
Проще говоря, тельфер — это «сердце» крана-балки, её грузоподъёмный механизм. Кран-балка — это более крупная конструкция, которая включает в себя балку (мост), по которой движется тельфер.
Ключевые отличия:
- Масштаб: кран-балка — это целая крановая установка, тельфер — её часть.
- Грузоподъёмность: кран-балки обычно имеют более высокую грузоподъёмность.
- Зона охвата: кран-балка перекрывает весь пролёт цеха, тельфер движется только вдоль одной балки.
Сферы применения и критерии выбора
Тельферы широко применяются на производствах, складах, в цехах, логистических терминалах и на строительных площадках. Они незаменимы там, где требуется частое и быстрое перемещение тяжёлых грузов.
Выбор между тельфером и другими типами талей зависит от конкретных задач:
- Таль (особенно ручная) — оптимальное решение при ограниченном бюджете, нерегулярных подъёмных операциях и отсутствии необходимости в горизонтальном перемещении.
- Тельфер — выбор для интенсивной эксплуатации, когда требуются высокая скорость, большая грузоподъёмность и перемещение грузов как по вертикали, так и по горизонтали.
При выборе тельфера важно учитывать не только максимальную массу груза и высоту подъёма, но и режим работы (количество циклов в час), условия эксплуатации (помещение или открытая площадка, температурный режим), а также необходимость в специальных исполнениях (взрывозащищённое, пожароопасное).
