Монтаж фасада на высоте 15 метров, отделка потолков в торговом центре, обслуживание склада с высокими стеллажами — для каждой задачи нужен свой подъемник. Вопрос в том, как правильно его подобрать.
Чаще всего путают фактически нужную высоту с рабочей высотой подъемника или не учитывают вес людей, инструментов и материалов при расчете грузоподъемности. Замеряют ширину ворот, но забывают просчитать, пройдет ли техника в проемы по габаритам. Ошибка в параметрах техники обходится дорого.
Разбираем ключевые характеристики, на которые нужно смотреть при выборе подъемника, и как правильно их считать для конкретной задачи.
Рабочая высота и высота подъема: в чем разница и почему это критично
Рабочая высота — это максимальная точка, до которой дотянется человек с платформы, а высота подъемника — это просто расстояние от колес до верха платформы в разложенном виде. Разница между ними — примерно 2 метра или средний рост человека.
Если нужно установить светильник на высоте 12 метров, модель с высотой 12 метров — не подойдет. Платформа будет ниже требуемой высоты на те самые 2 метра, и человек просто не дотянется до точки монтажа. Здесь нужна техника именно с рабочей высотой 12 метров.
В характеристиках техники всегда указаны оба параметра. Например:
- Ножничный подъемник AS1012: рабочая высота — 12 метров, высота подъема платформы — 10 метров.
- Коленчатый подъемник 16EJ: рабочая высота — 17,7 метра, высота платформы — 15,7 метра.
Запоминаем формулу: рабочая высота = высота платформы + 2 метра.
Грузоподъемность: как считать вес на платформе
Грузоподъемность — это максимальный вес, который выдержит подъемник. Сюда входит все: люди, инструмент, материалы, страховочное снаряжение.
Расчет простой. Вес одного человека с инструментом — в среднем 100-120 кг. Два монтажника с перфоратором, шуруповертом и крепежом — уже больше 200 кг. Плюс короб вентиляции или листы гипсокартона — и цифра растет.
Модели с грузоподъемностью 230 кг подходят для одного человека с инструментом или двоих налегке. Для монтажа с оборудованием или материалами средней тяжести берут технику на 320-450 кг — такие модели есть у большинства коленчатых, телескопических и ножничных подъемников. Дизельные ножничные выдерживают до 910 кг — это уже эффективная монтажная площадка для бригады с габаритным грузом.
Типы подъемников по конструкции и вылету стрелы
Подъемники различаются по конструкции подъемного механизма. От этого зависит, как техника достигает рабочей точки.
- Вертикальный вылет — это рабочая высота, о которой говорили выше.
- Горизонтальный вылет — расстояние от подъемника до точки монтажа по горизонтали. Чем больше вылет, тем дальше от машины можно работать по прямой. Это важно, когда техника не может подъехать вплотную: мешают клумбы, ограждения, припаркованные машины, коммуникации.
Типы подъемников по конструкции

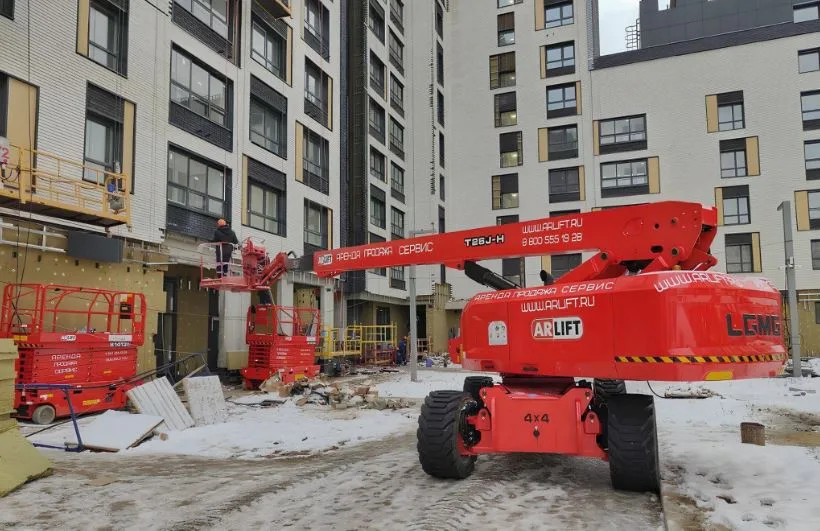

- Коленчатые подъемники — стрела состоит из нескольких секций, соединенных шарнирами. Секции складываются и разгибаются независимо, огибая препятствия: балконы, козырьки, провода, элементы конструкций. Горизонтальный вылет — от 6,78 до 25,5 метра, вертикальный (рабочая высота) — от 12,75 до 48,6 метра. Работают там, где нужно обойти преграду и подобраться к точке монтажа под нужным углом.

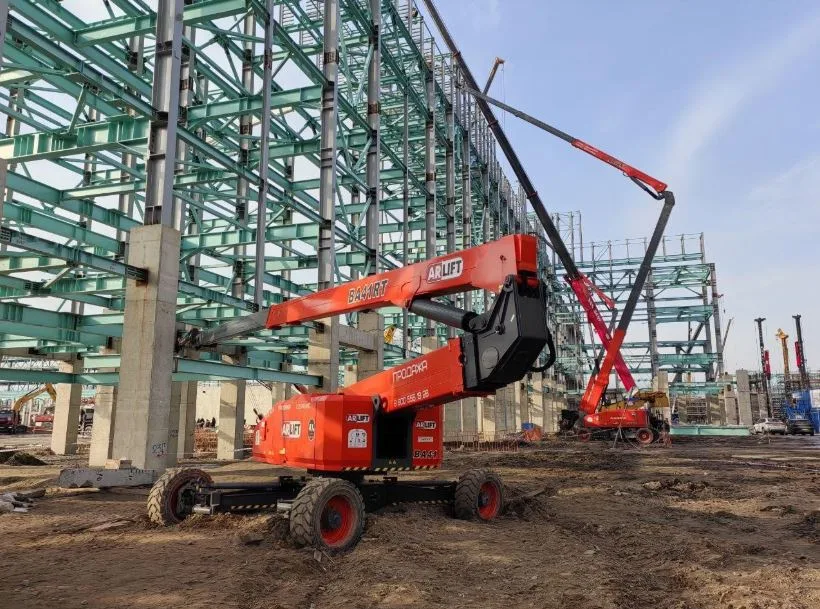

- Телескопические подъемники выдвигают стрелу по прямой — секции выезжают одна из другой. Траекторию не меняют, зато дают максимальную устойчивость при большом вылете. Горизонтальный вылет — от 17,2 до 23,8 метра, вертикальный — от 21,7 до 43,6 метра. Подходят для открытых площадок без препятствий между машиной и рабочей точкой.
- Вертикально-мачтовые подъемники — компактная мачта с шириной всего метр поднимает платформу вертикально с небольшим горизонтальным выносом до 3,3 метра. Рабочая высота — до 10,3 метра. Проходят через стандартные дверные проемы и коридоры, работают в офисах, складах, ТЦ, гостиницах, школах.

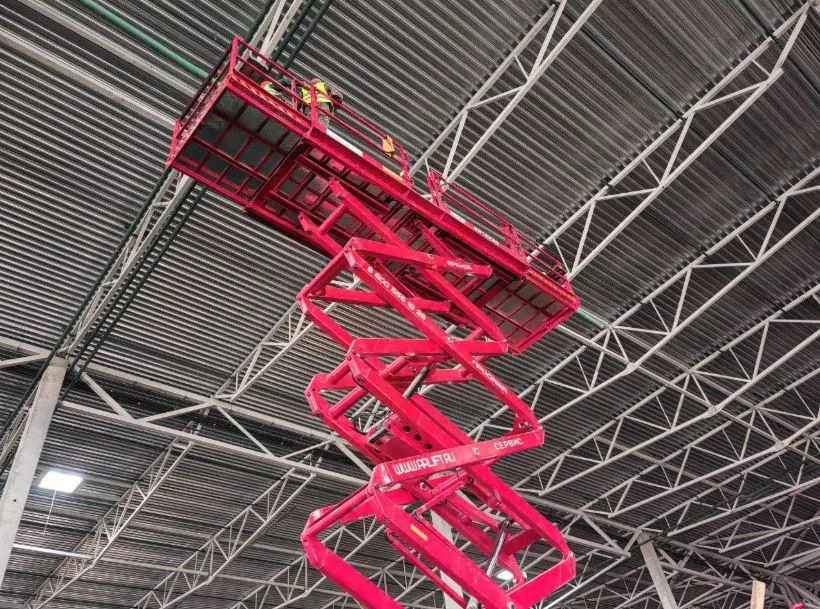

- Ножничные подъемники поднимают платформу без стрелы — через систему рычагов, строго вертикально. Горизонтального вылета нет, но у многих моделей платформа выдвигается до 0,9 метра. Рабочая высота — от 7,8 до 18,2 метра. Это помогает дотянуться до точки, не перемещая всю машину.
Грузовая диаграмма: как вылет влияет на грузоподъемность
У подъемников со стрелой (коленчатых, телескопических и вертикально-мачтовых) грузоподъемность зависит от вылета — это показывает грузовая диаграмма.

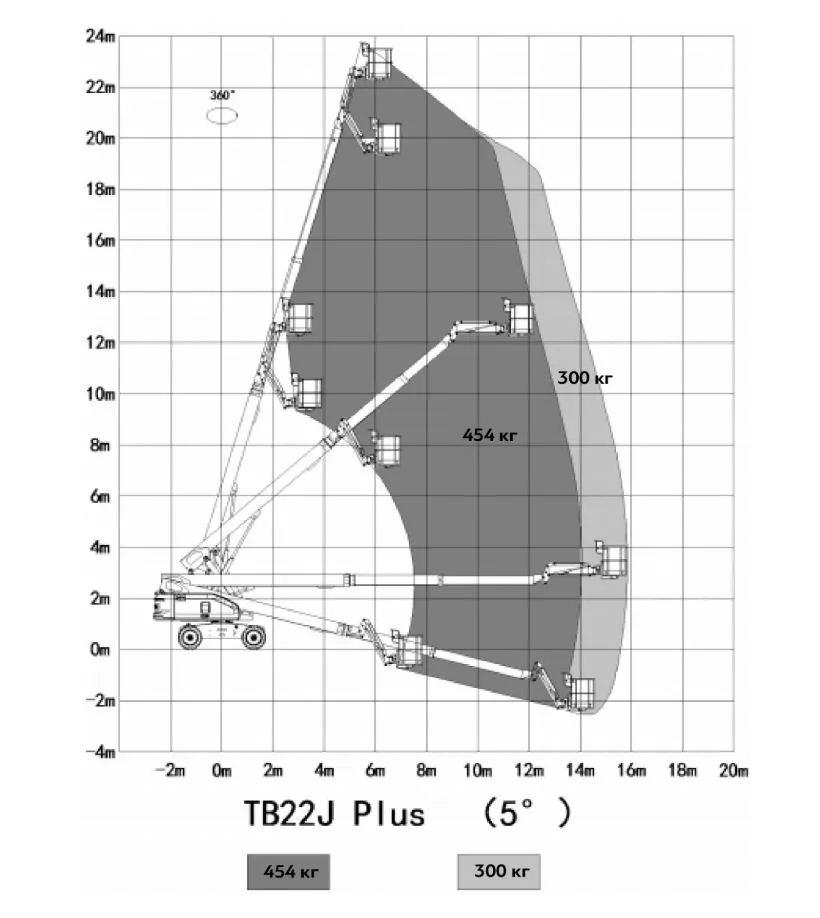

Грузовая диаграмма — это график или таблица в паспорте подъемника, где указано, какой вес выдержит платформа при разных положениях стрелы.
Чем дальше стрела выдвинута, тем меньше веса она выдержит. Это связано с законами физики: длинное плечо создает большую нагрузку на конструкцию, и система безопасности ограничивает максимальный вес, предупреждая угрозу опрокидывания.
Например, телескопический подъемник TB22J PLUS при минимальном горизонтальном вылете поднимает 454 кг, при максимальном — 300 кг.
Габариты и параметры проходимости: пройдет ли техника на объект
Техника должна не только выполнить задачу, но и добраться до рабочей зоны. Габариты, клиренс, проходимость — параметры, которые определяют, пройдет ли подъемник на площадку и сможет ли там развернуться.
- Габариты в сложенном виде — длина, ширина и высота техники при транспортировке. Например, компактный ножничный подъемник AS0607 в сложенном виде занимает 1,83×0,76×2,12 метра — проходит через стандартный дверной проем и работает в узких коридорах. Габариты телескопического GTBZ42J — 14,96×3,15×2,49 метра, для него нужны широкие ворота и пространство для маневра.
Замерьте ширину ворот, дверных проемов, расстояние между стеллажами на складе. Учитывайте высоту балок, перекрытий, навесного оборудования в помещениях, где они могут создавать препятствия.
- Клиренс (дорожный просвет) показывает, какие неровности техника преодолеет без риска сесть днищем. У компактных моделей для помещений клиренс минимальный: например, вертикально-мачтовый GTTZ10EJ имеет клиренс 0,06 метра, только для ровного пола. У техники для работы на уличных площадках клиренс выше: коленчатый AR16J — 0,36 метра, телескопический GTBZ42J — 0,65 метра. Такие модели проходят по маршруту с ямами, порогами или кабель-каналами.
- Преодолеваемый подъем — максимальный уклон, который техника может взять. Коленчатые и телескопические подъемники с полным приводом 4×4 преодолевают уклоны до 30%. Дизельные ножничные — до 50%. Это важно для работы на рампах, въездах, неровных площадках.
- Тип шасси влияет на проходимость. Колесные подъемники работают на твердых покрытиях: бетон, асфальт, плитка, утрамбованный грунт. Модели с полным приводом 4×4 и пневматическими шинами уверенно проходят по стройплощадкам с неровностями и скользким поверхностям. Например, коленчатый RZ26 с клиренсом 0,4 м и приводом 4×4 работает на грунте после дождя, преодолевает ямы и уклоны. Телескопический TB32J PLUS с клиренсом 0,43 м и полным приводом берет еще более сложные условия на пересеченной местности.
Оцените условия площадки: тип покрытия, наличие уклонов, ширину проездов. Если техника не пройдет на объект или застрянет на въезде, работа может встать.
Еще важные параметры: тип привода и возможности платформы
Помимо высоты, грузоподъемности и габаритов, есть параметры, которые определяют удобство работы и область применения техники.
- Тип привода — электрический или дизельный. Дизельные подъемники мощнее (мощность двигателя до 34,5 кВт), работают автономно, проходят по грунту и уклонам благодаря полному приводу. Электрические модели работают от аккумулятора или сети, не выделяют выхлопных газов и производят меньше шума — это позволяет использовать их в помещениях.
- Размер платформы зависит от модели. Вертикально-мачтовый GTTZ10EJ — 0,99×0,7 метра, оптимально для одного человека с инструментом. Дизельные ножничные с раздвижной платформой — до 4,84×1,82 метра, размещается бригада из нескольких человек с материалами.
- Выдвижная секция платформы у ножничных подъемников добавляет 0,9 метра к длине. Позволяет дотянуться до точки без перемещения техники.
Таблица-шпаргалка: как составить техническое задание (ТЗ) на аренду

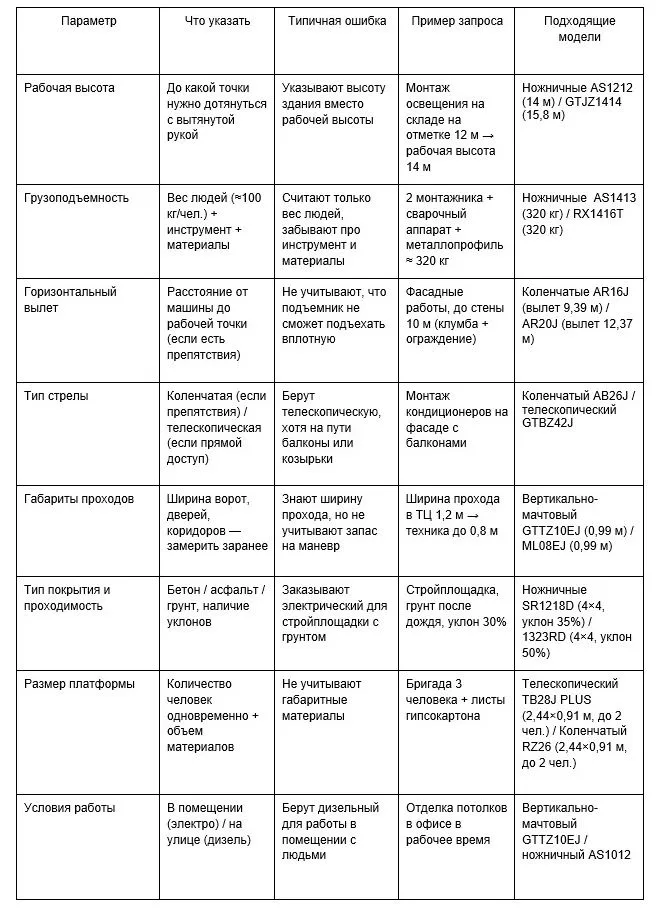

Разобрали параметры — теперь собираем их в запрос по подъемнику, который подойдет под задачу и условия на объекте. Ниже привели таблицу с примерами под конкретные задачи и моделями из каталога ARLIFT — лидирующей компании по продаже и аренде спецтехники.
Профессиональный подбор от ARLIFT: самый короткий путь к правильному решению
Параметры подробно разобрали — теперь вы знаете, на что смотреть при выборе подъемников. Но если задача сложная, условия на объекте нестандартные или вы заказываете технику впервые — спокойнее и дешевле доверить подбор специалистам.
