Команда на запуск вентилятора подтверждает только то, что система попыталась включить привод. Для защиты нагревателей, контроля технологического процесса и диагностики иногда требуется отдельное доказательство того, что по воздуховоду действительно движется достаточный поток.
Почему работа вентилятора ещё не подтверждает наличие требуемого воздушного потока
Двигатель может вращаться при закрытой заслонке, оборванном ремне, сильном загрязнении фильтра или ошибке в направлении вращения. Поэтому электрический сигнал «вентилятор включён» и реальное перемещение воздуха — разные события. Для этого датчик потока воздуха используют там, где автоматика должна подтвердить физический результат работы системы.
Такой контроль не всегда измеряет точный расход в кубометрах в час. Во многих задачах достаточно дискретного ответа: поток выше заданного минимального уровня или нет. Если требуется поддерживать конкретный расход, применяют измерительные устройства и алгоритм регулирования, рассчитанные на количественное значение.
Для каких защитных и технологических задач необходим контроль движения воздуха
Одна из важных задач — разрешение работы электрического нагревателя только при наличии потока. Без охлаждения движущимся воздухом нагревательная секция способна перегреваться, поэтому подтверждение потока дополняет температурные защиты. Аналогичный принцип применяют там, где отсутствие вентиляции должно остановить связанное технологическое оборудование.
Сигнал может использоваться и для диагностики. Если привод получил команду и отработал заданное время, но поток не подтверждён, автоматика формирует аварию или предупреждение. Это быстрее выявляет механическую или аэродинамическую неисправность, чем ожидание жалоб на микроклимат. Типичные сценарии контроля:
- блокировка нагрева без воздуха;
- подтверждение запуска вытяжной линии;
- сигнализация закрытой или неоткрывшейся заслонки;
- контроль работы резервного вентилятора;
- разрешение технологического процесса только при действующей вентиляции.
Особенно полезно такое подтверждение в системах, где вентилятор скрыт и его работу нельзя оценить визуально. Автоматика получает независимый признак состояния воздушного тракта. Это делает диагностику понятнее при удалённой эксплуатации объекта.
Какие способы определения наличия потока применяются в воздуховодах

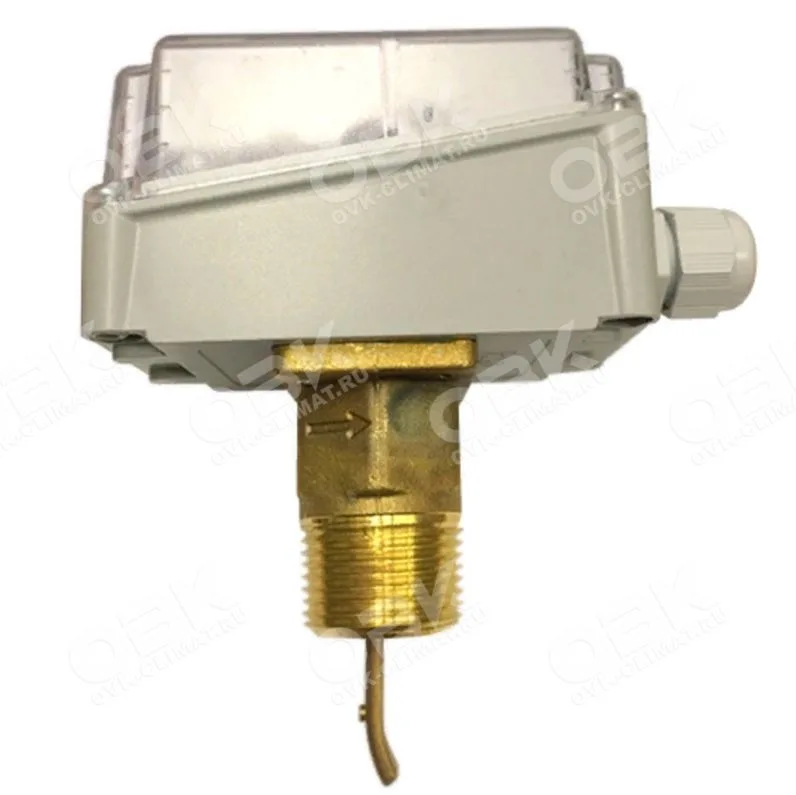

Принцип зависит от требуемой чувствительности и задачи. Механическое реле может реагировать на отклонение лопатки потоком, термоанемометрический принцип — на охлаждение чувствительного элемента, а контроль давления — косвенно подтверждать состояние воздушного тракта. У каждого способа есть свой диапазон скоростей и требования к месту монтажа.
Выбор начинается с минимального потока, который считается достаточным. Если устройство срабатывает лишь при скорости выше реального рабочего минимума, система будет выдавать ложную аварию. Если порог слишком низок, сигнал сохранится даже при расходе, недостаточном для защищаемого процесса.
Как место установки влияет на достоверность контроля
Поток после отвода, заслонки или вентилятора неоднороден: в одном участке сечения скорость выше, в другом образуются завихрения. Чувствительный элемент, установленный в такой зоне, может срабатывать нестабильно. Поэтому предпочтительно выбирать прямой участок, где профиль скорости успевает выровняться настолько, насколько позволяет компоновка.
При монтаже учитывают направление потока и глубину погружения чувствительного элемента. Он не должен попадать в «мёртвую» зону у стенки или мешать открытию заслонки. Доступ для проверки также важен: устройство, которое нельзя безопасно осмотреть, сложно обслуживать и настраивать.
Для механических устройств дополнительно проверяют, не ограничивает ли свободное движение чувствительного элемента загрязнение или неправильная ориентация. В термических устройствах важны условия обдува и диапазон скоростей, на который рассчитан сенсор. Поэтому место установки всегда рассматривают вместе с принципом измерения.
Как настраивается порог срабатывания и исключаются ложные сигналы
Порог задают относительно минимально допустимого рабочего режима, а не максимальной производительности системы. После запуска вентилятор не мгновенно выводит сеть на стабильный расход, поэтому алгоритм обычно предусматривает разумную задержку подтверждения. Аналогично кратковременный провал сигнала не всегда должен немедленно останавливать процесс, если технологией допускается фильтрация коротких возмущений. При наладке проверяют несколько состояний:
- номинальный расход;
- минимальный разрешённый расход;
- полностью остановленный вентилятор;
- закрытие регулирующей или отсечной заслонки;
- наиболее неблагоприятный нормальный режим фильтров.
Уставка должна уверенно различать исправное и аварийное состояние. Если для этого не хватает диапазона или повторяемости устройства, проблему нельзя решать только увеличением программной задержки — требуется более подходящий способ контроля. Граница должна иметь достаточный запас от нормального режима.
Как информация о потоке используется для блокировок и обнаружения неисправностей
Логика строится вокруг причинно-следственной связи. Сначала система открывает необходимые клапаны, запускает вентилятор и ждёт подтверждения потока; только после этого разрешает зависимые процессы. Потеря сигнала во время работы обрабатывается отдельно с учётом того, насколько опасно продолжать эксплуатацию.
Полезно различать предупреждение и аварию. Кратковременное отклонение может фиксироваться в журнале, а устойчивое отсутствие потока — переводить установку в безопасное состояние. Наличие истории таких событий облегчает диагностику: по времени отказа можно сопоставить проблему с переключением заслонки, загрязнением фильтра или запуском другого оборудования.
