Выбор способа разработки траншеи влияет не только на скорость прокладки подземных коммуникаций. От него зависят объём извлечённого грунта, количество задействованных работников, расходы на перевозку и обратную засыпку, а также стоимость восстановления территории после завершения работ.
Универсального решения для всех объектов не существует. На одной площадке рациональнее использовать одноковшовый экскаватор, на другой — цепной грунторез, а на протяжённой открытой трассе может потребоваться роторный траншеекопатель. Чтобы сделать обоснованный выбор, необходимо учитывать геометрию траншеи, характеристики грунта, условия площадки и возможности конкретной машины.
Сначала определимся с терминологией

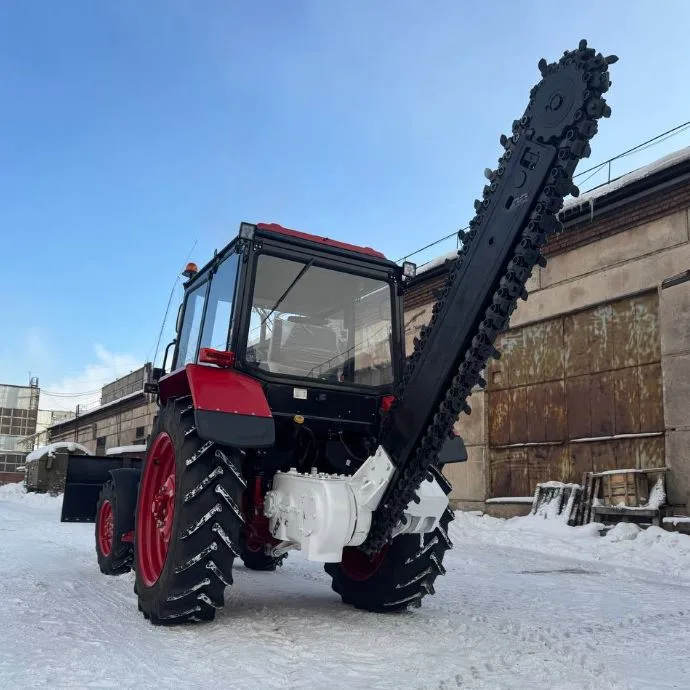

Под цепным грунторезом, или баровой машиной, понимается землеройное оборудование с движущейся режущей цепью. Оно может устанавливаться на трактор или выпускаться в составе специализированной машины.
Роторный траншеекопатель использует рабочее колесо с ковшами или режущими элементами. Такая техника предназначена преимущественно для продолжительной разработки траншей на линейных объектах.
Одноковшовый экскаватор работает циклически: набирает грунт ковшом, поднимает его, поворачивает платформу и разгружает. Это универсальная машина, которая применяется не только для разработки траншей, но и для выполнения других строительных операций.
Быстрый ориентир: какая техника подходит для разных задач
Одноковшовый экскаватор обычно целесообразнее использовать, если трасса имеет сложную геометрию, на площадке мало свободного пространства, требуется разрабатывать широкий котлован или в грунте встречаются крупные включения.
Цепной грунторез подходит для узких протяжённых траншей под кабели и трубы небольшого диаметра. Наиболее эффективно такое оборудование работает на сравнительно прямых участках, где можно поддерживать равномерное движение машины.
Роторный траншеекопатель применяется на масштабных линейных объектах с большой протяжённостью трассы. Для его работы требуется достаточно свободного пространства и заранее изученные грунтовые условия.
Это только предварительный ориентир. Окончательное решение принимают после изучения объекта, проекта и технических характеристик оборудования.
Одноковшовый экскаватор: универсальность и манёвренность
Главное преимущество одноковшового экскаватора — многофункциональность. Одна машина может разрабатывать грунт, перемещать материалы, выполнять погрузку, участвовать в монтаже труб и планировать территорию.
Полноповоротная платформа позволяет менять направление работы без длительного перестроения техники. Это особенно важно в городской застройке, во дворах, рядом со зданиями, колодцами и другими объектами.
Экскаватор также лучше приспособлен к отдельным крупным включениям в грунте: валунам, бетонным обломкам, корням и строительному мусору. Однако наличие таких препятствий всё равно требует осторожности и предварительного обследования участка.
К ограничениям экскаваторного способа относятся:
- циклический характер работы;
- возможная избыточная ширина выемки;
- увеличение объёма извлечённого грунта;
- необходимость дополнительной планировки дна;
- большие затраты на восстановление покрытия при работе под дорогой или благоустроенной территорией.
На коротких и сложных участках эти недостатки часто компенсируются универсальностью машины. Но при разработке длинной узкой траншеи экскаватор может оказаться менее экономичным, чем специализированная техника непрерывного действия.
Цепной грунторез: узкая траншея и непрерывная работа

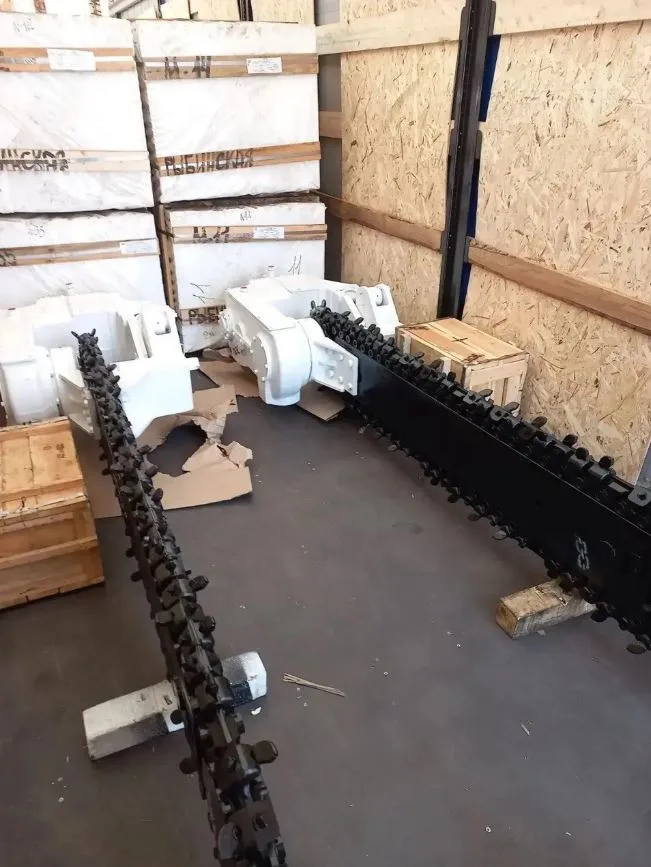

Рабочий орган грунтореза представляет собой направляющую раму с движущейся цепью, на которой установлены режущие или скребковые элементы. Во время движения машины цепь разрушает грунт и выносит его на поверхность.
В отличие от одноковшового экскаватора грунторез выполняет работу непрерывно. Ему не требуется после каждого рабочего цикла поднимать ковш, поворачивать платформу и возвращать рабочий орган в исходное положение.
Основные преимущества цепного грунтореза:
- возможность формировать узкую траншею заданной ширины;
- уменьшение объёма извлекаемого грунта;
- ровное дно и стабильный профиль выемки при подходящих условиях;
- снижение объёма последующей ручной доработки;
- удобство работы на прямолинейных участках;
- возможность подбора рабочего органа под разные категории грунта.
Разработанный цепью грунт обычно имеет более мелкую фракцию, чем материал, извлечённый ковшом. Часть такого грунта может использоваться для обратной засыпки, если его характеристики соответствуют проекту. Решение принимается с учётом требований к основанию трубопровода или кабельной линии, допустимого размера включений и необходимой степени уплотнения.
Для мягких и связных грунтов применяются одни типы цепей и рабочих элементов, для плотных, абразивных или промёрзших — другие. Поэтому выбирать оборудование только по глубине и ширине траншеи недостаточно.
При подборе оборудования для разработки траншей специалисты компании «Парк КТ» рекомендуют учитывать не только параметры выемки, но и категорию грунта, характеристики базовой машины, тип режущей цепи и планируемую интенсивность эксплуатации.
Цепной грунторез имеет и ограничения. Работа осложняется на участках с резкими поворотами, большим количеством валунов, массивными корнями или строительным мусором. Попадание крупного препятствия в рабочий орган может привести к остановке и повреждению режущих элементов.
Роторный траншеекопатель: решение для протяжённых трасс
Рабочим органом роторного траншеекопателя является вращающееся колесо с ковшами или режущими элементами. Машина последовательно разрушает грунт, поднимает его из выемки и отводит в сторону.
Роторная техника применяется преимущественно на открытых линейных объектах: при строительстве водоводов, магистральных трубопроводов и других протяжённых коммуникаций.
Её преимущества проявляются при соблюдении нескольких условий:
- трасса имеет значительную протяжённость;
- на объекте достаточно места для движения и маневрирования;
- грунтовые условия заранее изучены;
- по маршруту отсутствует большое количество препятствий;
- геометрия траншеи соответствует возможностям рабочего органа.
На небольшом объекте доставка, подготовка и эксплуатация тяжёлой машины могут оказаться экономически нецелесообразными. Поэтому роторный траншеекопатель следует рассматривать не как замену любой другой технике, а как специализированное решение для определённого масштаба работ.
Сравнение способов разработки траншеи
КритерийОдноковшовый экскаваторЦепной грунторезРоторный траншеекопательПринцип работыЦиклическийНепрерывныйНепрерывныйОптимальная трассаКороткая или сложнаяПротяжённая и сравнительно прямаяДлинная открытаяМанёвренностьВысокаяОграниченнаяНизкаяУзкие траншеиВозможны, но зависят от ковшаОдно из основных примененийЗависит от конструкции ротораКрупные включенияОбычно переносит лучшеВозможен риск повреждения цепиВозможен риск повреждения рабочего органаОбъём выемкиМожет быть избыточнымБлизок к заданному профилюБлизок к заданному профилюДополнительные работыПогрузка, монтаж, планировкаВ основном разработка траншеиВ основном разработка траншеиТребования к площадкеМожет работать в стеснённых условияхНужен проход вдоль трассыТребуется значительное свободное пространство
Таблица даёт общее сравнение. Возможности конкретной машины определяются её техническими характеристиками и условиями объекта.
Какие параметры необходимо проверить до выбора техники
Тип и состояние грунта
Песок, супесь, суглинок, плотная глина и промёрзший грунт создают разное сопротивление рабочему органу. Важно учитывать не только наименование грунта, но и его влажность, плотность, наличие камней и строительных включений.
Ширина и глубина траншеи
Проектные параметры выемки необходимо сопоставить с возможностями ковша, цепи или ротора. Не следует выбирать машину, ориентируясь только на максимальную глубину: ширина рабочего органа и устойчивость профиля не менее важны.
Протяжённость и геометрия трассы
Чем длиннее и прямее участок, тем заметнее преимущества техники непрерывного действия. На коротких трассах с частыми поворотами универсальный экскаватор может оказаться практичнее.
Характеристики базовой машины
Для навесного грунтореза необходимо проверить мощность, массу и тяговые возможности трактора, тип навески, параметры вала отбора мощности и гидравлической системы. Формальная возможность установить оборудование ещё не означает, что сочетание будет эффективно работать под нагрузкой.
Условия доставки и размещения техники
Следует заранее оценить ширину проездов, состояние подъездных путей, наличие места для разворота, складирования грунта и безопасного перемещения работников.
Сервис и расходные материалы
Режущие элементы работают в условиях постоянных ударных и абразивных нагрузок. До приобретения или аренды оборудования стоит уточнить наличие цепей, резцов, соединительных элементов и других запасных частей, а также возможность технического сопровождения.
Как правильно оценивать экономику работ
Сравнивать только стоимость аренды машины или её цену недостаточно. Экономически выгодным будет способ, который снижает совокупную стоимость готового погонного метра траншеи.
В расчёт необходимо включить:
- доставку и подготовку техники;
- топливо и оплату работы оператора;
- фактическую скорость проходки;
- объём извлечённого грунта;
- погрузку и перевозку излишков;
- материалы для устройства основания и обратной засыпки;
- уплотнение грунта;
- восстановление асфальта, газона или другого покрытия;
- возможные простои;
- расходы на обслуживание рабочего органа.
Узкая траншея может уменьшить объём выемки и площадь последующего восстановления. Однако результат зависит от конкретной ширины рабочего органа, проектного профиля, грунтовых условий и требований к обратной засыпке. Поэтому экономию следует рассчитывать для конкретного объекта, а не переносить готовый процент из другого проекта.
Безопасность работ рядом с подземными коммуникациями
До начала земляных работ необходимо уточнить фактическое расположение действующих кабелей, трубопроводов и других подземных сооружений. Работы в пределах охранных зон выполняются при наличии необходимых согласований и с соблюдением требований эксплуатирующих организаций.
Возможность применения механизированной техники и допустимое расстояние до коммуникации определяются проектной и производственной документацией, видом сети и условиями конкретного объекта. Использовать одно универсальное расстояние для газопровода, электрического кабеля, водопровода и тепловой сети некорректно.
При обнаружении коммуникации, не указанной в документации, работы необходимо остановить до её идентификации и согласования дальнейших действий.
Отдельно оценивается устойчивость стенок траншеи. Возможность нахождения работников в выемке без креплений зависит от глубины, вида и состояния грунта, уровня грунтовых вод, наличия рядом сооружений и дополнительных нагрузок. При необходимости предусматриваются безопасные откосы или инвентарные крепления.
Требования безопасности определяются действующими нормативными документами, включая СП 45.13330.2017 и Правила по охране труда при строительстве, реконструкции и ремонте, утверждённые приказом Минтруда России № 883н.
Пошаговый алгоритм выбора
- Изучите проектную ширину, глубину и протяжённость траншеи.
- Получите сведения о грунте и возможных препятствиях.
- Уточните расположение действующих подземных коммуникаций.
- Оцените количество поворотов и свободное пространство вдоль трассы.
- Сопоставьте задачу с техническими характеристиками доступных машин.
- Рассчитайте полную стоимость работ, включая вывоз грунта и восстановление территории.
- Проверьте наличие подходящего рабочего органа, запасных частей и сервиса.
- Согласуйте выбранную технологию с проектными и производственными требованиями.
Вывод
Одноковшовый экскаватор остаётся универсальным решением для сложных, коротких и стеснённых участков. Цепной грунторез наиболее эффективен при разработке узких протяжённых траншей на сравнительно прямой трассе. Роторный траншеекопатель раскрывает свои преимущества на крупных линейных объектах, где есть место для тяжёлой специализированной техники.
Оптимальный способ определяется не одним показателем, а сочетанием факторов: грунтом, геометрией выемки, масштабом объекта, характеристиками базовой машины, требованиями безопасности и полной стоимостью работ. Чем точнее эти параметры изучены до выхода техники на площадку, тем меньше риск простоев, лишней выемки и непредвиденных расходов.
Анна С. (МЛ)
