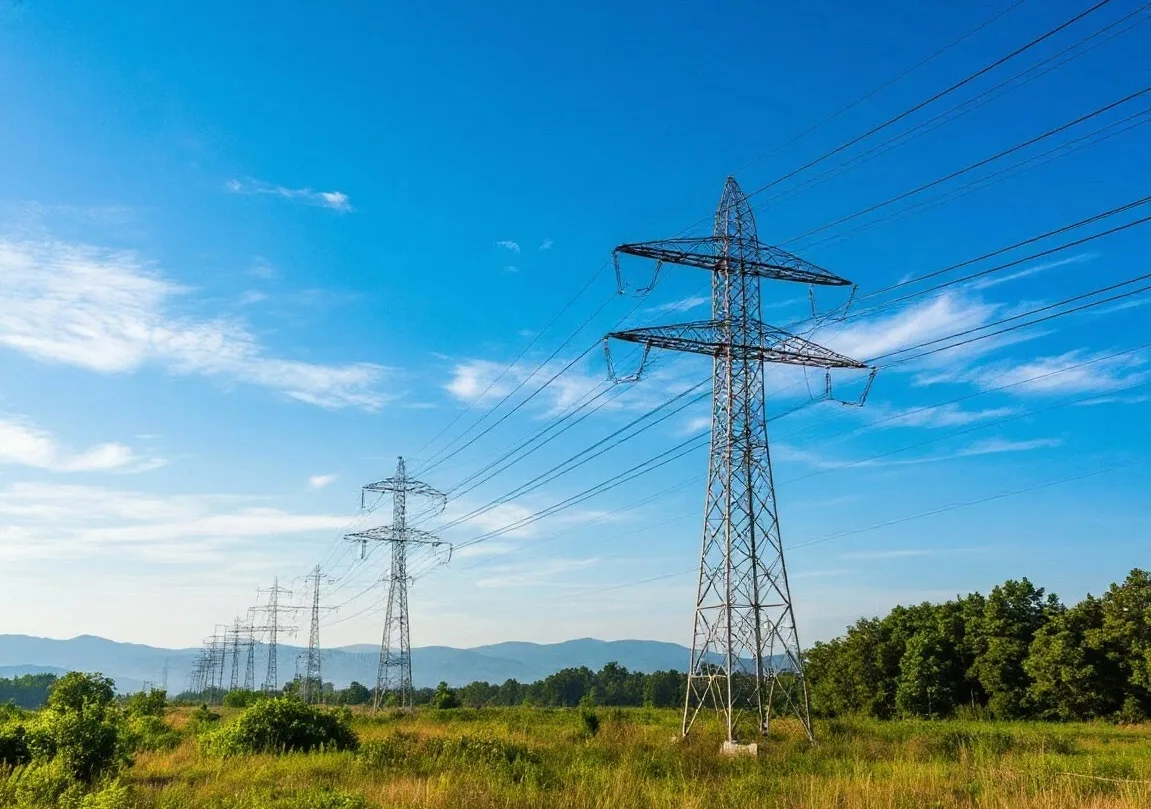

Опоры линий электропередач — это ключевые элементы конструкции, используемые для сооружения линий электропередач с напряжением 10 киловольт и выше. Они способны выдерживать расчётную температуру наружного воздуха до — 65 °C. Эти опоры отвечают за крепление и подвеску проводов на заданном уровне.
По способу крепления проводов все опорные сооружения разделяют на две крупные категории: промежуточные (с проводами, зажатыми в поддерживающих зажимах) и анкерные (где провода закреплены жёстко, в натяжных зажимах). Внутри этих групп существует множество конструктивных вариаций, адаптированных под разные условия эксплуатации.
Промежуточные опоры
Это самый популярный тип опор для всех линий электропередач, на которые приходится 80–90% всех конструкций. Их устанавливают на прямых участках трассы, где их основная задача — поддерживать провода и грозозащитные тросы на заданной высоте, не изменяя направление линии.
Промежуточные опоры предназначены для вертикальных нагрузок, таких как вес проводов, изоляторов и самой конструкции. Они также должны справляться с горизонтальными силами, возникающими из-за воздействия ветра на провода и опору.
Особенности конструкции
На промежуточных опорах с подвесными изоляторами провода крепятся в вертикально расположенных поддерживающих гирляндах. При использовании штыревых изоляторов применяется проволочная вязка. Такое крепление допускает некоторое продольное смещение проводов в зажимах, например, при аварийном обрыве.
Конструктивно эти опоры выполняются лёгкими, бывают одноцепными или двухцепными, с траверсами различных форм — всё зависит от класса напряжения и проектных требований. Их компактность упрощает перевозку и установку.
Анкерные опоры
Это наиболее мощные и устойчивые конструкции в системе ЛЭП. Их размещают на границах пролётов, в местах изменения направления трассы, на крутых спусках и подъёмах. Также у подстанций и при пересечениях с естественными и искусственными препятствиями (реки, автомобильные и железные дороги, овраги).
В отличие от промежуточных, анкерные опоры ЛЭП служат для жёсткой фиксации концов пролётов. Они воспринимают полное натяжение проводов. Они работают под значительными растягивающими и изгибающими усилиями, обеспечивая устойчивость всей линии.
Эти конструкции рассчитаны как на вертикальные нагрузки, так и значительные горизонтальные воздействия. Особенно при обрывах проводов, образовании наледи или резких колебаниях натяжения. Они выдерживают продольную компоненту усилия, возникающую при растяжении проводов и тросов вдоль оси линии. Это существенно отличает их от промежуточных опор.
Конструктивные решения для анкерных опор
Конструкция анкерной опоры должна обеспечивать абсолютную жёсткость и исключать любые смещения под действием натяжения. Фундаменты таких опор часто усиливают дополнительными бетонными или стальными основаниями. Для каждой опоры могут выполняться индивидуальные расчёты с учётом длины пролёта и характеристик линии.
Крепление проводов осуществляется с помощью натяжных зажимов. Силовые стойки могут быть самонесущими или дополняться оттяжками (тросами) для повышения устойчивости. Фундаменты делаются из бетона или стали, способными выдерживать большие нагрузки. Опорные подпятники имеют увеличенные размеры. В некоторых случаях снабжаются специальными листами, улучшающими сопротивление вырывающим усилиям вдоль трассы.
Существуют различные типы анкерных опор, среди которых можно выделить следующие:
- концевые (монтируются на концах линии и выдерживают одностороннее натяжение),
- угловые,
- ответвительные,
- переходные,
- транспозиционные.
Угловые опоры
Эти конструкции устанавливают в местах изменения направления трассы. Они классифицируются на два вида в зависимости от величины угла отклонения:
- промежуточные угловые применяются для углов поворота до 15–30°,
- анкерные угловые используются для более значительных углов (свыше 20–30°).
Обе разновидности угловых опор должны быть рассчитаны на результирующую нагрузку от натяжения проводов и ветровое давление на провода и саму конструкцию. Помимо стандартных вертикальных и ветровых усилий, они воспринимают поперечные составляющие от тяжения проводов и тросов.
Особенности угловых конструкций
Угловые опоры проектируются усиленными, с жёсткими диагональными связями и дополнительными элементами жёсткости. В зависимости от угла поворота могут использоваться одностоечные или двухстоечные варианты, рассчитанные на поворот 30, 60 или даже 90 градусов.
Промежуточные угловые опоры схожи по строению с прямыми промежуточными. Но оснащены дополнительными элементами для устойчивости к боковым нагрузкам. Анкерные угловые опоры, в свою очередь, обладают повышенной прочностью и анкерным закреплением проводов. Их устанавливают при значительных поворотах трассы (от 30°) и на пересечениях с другими инженерными объектами.
Роль угловых опор в стабильности всей линии трудно переоценить, особенно в районах с интенсивными ветровыми нагрузками и при больших расстояниях между соседними опорами.
Таким образом, грамотный подбор опорного сооружения для каждого участка трассы – это определяющий фактор надёжности и длительного срока службы любой воздушной линии электропередачи.
Алекс Ш. (ГЛ)
