Обзор лазерных режущих головок для станков с ЧПУ

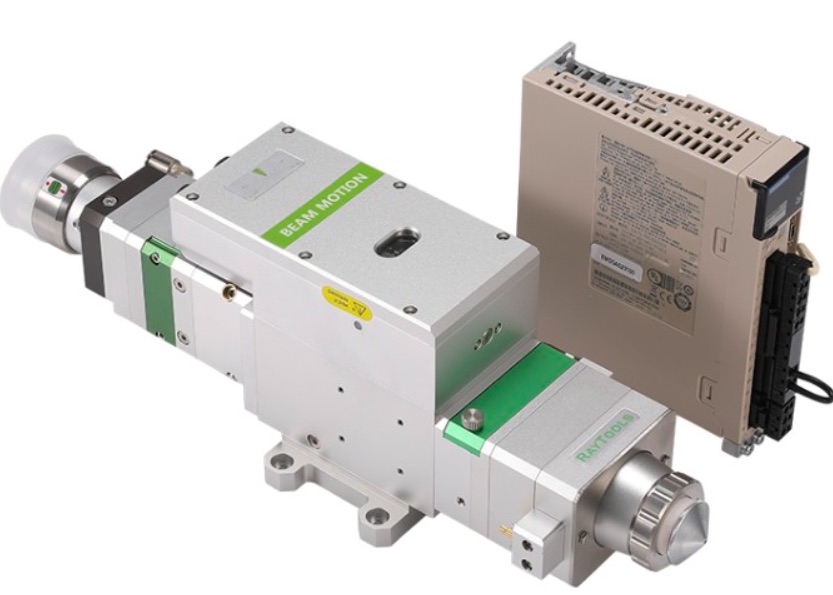

Фото: https://linzlaser.ru/

Лазерные режущие головки являются ключевой деталью для оборудования с ЧПУ. Они играют ключевую роль в эффективности и точности лазерной обработки и являются неотъемлемыми компонентами.

Лазерная головка в станке ЧПУ используется для фокусировки и направления лазерного луча на деталь, которую необходимо обработать, с помощью оптической системы. При выборе головки важны их особенности и ключевые характеристики. Рассмотрим три лазерные режущие головки для станков с ЧПУ.


Raytools BM06K (CL100 FL200, 6 кВт)

Эта составляющая используется в станках с промышленными волоконными лазерами, мощность которых равна до 6,0 кВТ. Лазерные режущие головки предназначены для 2D резки лазером на станках с ЧПУ. Производитель предусмотрел в инструменте разъем QBH / QD для подключения оптоволокна.

Технические характеристики лазерной режущей головки

  • максимальная мощность работы лазерной режущей головки составляет 6,0 кВт;
  • вес равен 7,5 кг;
  • разъем волоконного интерфейса: QBH / QD;
  • коллимационное фокусное расстояние равно 100 мм;
  • защитное стекло коллимационной линзы (верхнее): Ø 24,9 × 1,5 мм;
  • номинальное фокусное расстояние (FL): 150 мм, 200 мм;
  • защитное стекло фокусирующей линзы (нижняя / средняя): Ø 37 × 7 мм;
  • разгон: менее 10 м/с²;
  • скорость работы: до 200 м/мин;
  • точность: до 10 мкм;
  • керамический держатель сопла: D28 M11;
  • сопла конусные ⌀28 h15 M11 (одинарные): 1,2-5,0 мм;
  • Сопла конусные ⌀28 h15 M11 (двойные): 1,0-5,0 мм;
  • Давление вспомогательного газа: до 30 бар.


Особенности лазерной режущей головки

  • Для защиты сопла и керамической части, а также для продления срока службы, создана конструкция охлаждения для модулей коллимации и фокусировки.
  • Оптимизированная конфигурация оптического тракта нужна для плавной и эффективной подачи газа.
  • Точность регулировки составляет 0,01 мм, диапазон автоматической фокусировки составляет от -17 до +17 мм.
  • Максимальная входная мощность лазера до 6 кВт, также головка оснащена составными линзами D37.
  • Максимальная скорость перемещения – 200 м/мин, максимальное ускорение привода фокусирующей линзы 10 м/с2.
  • Для увеличения срока службы коллимационных и фокусирующих линз, а также минимизации риска загрязнения при замене стекловолокна производитель предусмотрел несколько защитных стекол.
  • Для коллимации и фокусировки производитель предусмотрел составные комплекты линз. Они нужны для наилучшего баланса оптических характеристик и качества работы детали.
  • Для работы с лазерами различных типов продумана совместимость с широким рядом оптических соединителей.


Raytools BM111 (CL100 FL155, 3.3 кВт)

Этот инструмент с автоматической фокусировкой предназначен для использования в станках с промышленными волоконными лазерами мощностью до 3,3 кВт и предназначена для лазерной 2D резки на станках с ЧПУ.

Одной из важных особенностей для пользователя является выполнение фокусировки с помощью программы настройки. Она нужна для быстрого выполнения отверстий в толстых листах и автоматической резки листов из различных материалов разной толщины.


Особенности лазерной режущей головки

  • Диапазон автоматической фокусировки составляет от +10 до -12 мм, а точность регулировки – 0,05 мм.
  • Максимальная скорость перемещения равно 10 м/мин, а максимальное ускорение привода фокусирующей линзы равно 10 м/с2.
  • Для высокой точности и эффективности в работе с толстыми металлическими листами и материалами с неравномерной толщиной производитель предусмотрел программу динамического контроля фокуса.
  • Составные комплекты линз, предназначенные для коллимации и фокусировки, обеспечивают наилучший баланс оптических характеристик и качества резания.
  • Лазерная режущая головка совместима с широким рядом оптических соединителей (QBH, QD и другие) для работы с лазерами различных типов.
  • Для плавной и эффективной подачи газа предусмотрена оптимизированная конфигурация оптического тракта.
  • Производитель оснастил головку составными линзами D30, максимальная входная мощность лазера – до 3 кВт.


Характеристики лазерной режущей головки

  • вес составляет 6,3 кг;
  • cкорость: ≤ 10 м/мин;
  • максимальная мощность равна 3,3 кВт;
  • rоллимационное фокусное расстояние (CL): 100 мм;
  • разъем волоконного интерфейса: QBH / QD;
  • защитное стекло коллимационной линзы (верхнее): Ø 24,9 × 1,5 мм;
  • защитное стекло фокусирующей линзы (нижняя / средняя): Ø 27,9 × 4,1 мм;
  • номинальное фокусное расстояние (FL): 125 мм, 155 мм, 200 мм;
  • диапазон: +10 ~ -12 мм;
  • разгон: ≤ 10 м/с²;
  • cопла конусные ⌀32 h15 M14 (одинарные): 0,8-5,0 мм;
  • cопла конусные ⌀32 h15 M14 (двойные хромированные): 0,8-5,0 мм;
  • точность: ≤ 50 мкм;
  • керамический держатель сопла: D32 M14;
  • давление вспомогательного газа: ≤ 30 бар.


Raytools BM110 (CL100 FL155, 3.3 кВт)

Инструмент предназначен для использования в станках с промышленными волоконными лазерами мощностью до 3,3 кВт и лазерной 2D резки на станках с ЧПУ. Для быстрого создания отверстий в толстых листах пользователь может выполнять фокусировку с помощью программы настройки.

Особенности лазерной режущей головки

  • Лазерная режущая головка совместима с широким рядом оптических соединителей для работы с лазерами различных типов.
  • Для плавной и эффективной подачи газа предусмотрена оптимизированная конфигурация оптического тракта.
  • Максимальная скорость перемещения равна 6 м/мин, максимальное ускорение привода фокусирующей линзы равно 10 м/с2.
  • Производитель оснастил составные линзы D30, максимальная входная мощность лазера составляет до 3 кВт.
  • Для повышения эффективности прошивки и резки, а также уменьшения вмешательства человека создан автофокус. Диапазон автоматической фокусировки – от +10 до -12 мм, точность регулировки – 0,05 мм.
  • Для быстрой и удобной замены у защитного стекла предназначен выдвижной держатель.
  • Наилучший баланс оптических характеристик и качества резания обеспечивают составные комплекты линз, которые используются для коллимации и фокусировки.
  • Производитель предусмотрел защиту от пыли класса IP65.



Характеристики лазерной режущей головки

  • вес: 5,7 кг;
  • cкорость: ≤ 6 м/мин;
  • максимальная мощность: 3,3 кВт;
  • rоллимационное фокусное расстояние (CL): 100 мм;
  • разъем волоконного интерфейса: QBH / QD;
  • номинальное фокусное расстояние (FL): 125 мм, 155 мм.
  • защитное стекло коллимационной линзы (верхнее): Ø 24,9 × 1,5 мм;
  • защитное стекло фокусирующей линзы (нижняя / средняя): Ø 27,9 × 4,1 мм;
  • диапазон: +10 ~ -12 мм;
  • разгон: ≤ 10 м/с²;
  • точность: ≤ 50 мкм;
  • cопла конусные ⌀32 h15 M14 (одинарные): 0,8-5,0 мм;
  • cопла конусные ⌀32 h15 M14 (двойные хромированные): 0,8-5,0 мм;
  • керамический держатель сопла: D32 M14;
  • давление вспомогательного газа: ≤ 25 бар.

Для высокой точности и эффективности операций лазерной обработки нужно подобрать качественную лазерную режущую головку. Стоит обратить внимание на ключевые особенности и характеристики, представленные выше.

Источник информации и фото: HYPOWER.

Алекс Ш. (ГЛ)
