Современная трубопроводная система — это сложный инженерный организм, где каждый элемент должен работать безотказно. Особенно уязвимыми местами являются участки переходов трубопроводных линий на другой диаметр, где традиционно возникают повышенные гидродинамические нагрузки. Именно здесь на первый план выходит критически важный компонент трубопроводной системы — переход стальной в пенополиуретановой изоляции. Это соединительная деталь, от которой также зависит эффективность, надежность и долговечность магистрали.
Конструкция и функция: больше чем просто соединение

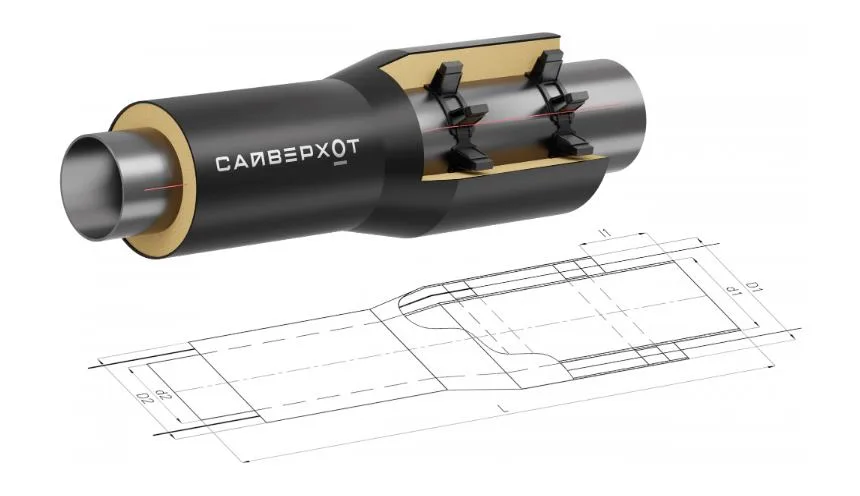

Переход ППУ — это фитинг, предназначенный для плавного соединения двух участков трубопровода с разными диаметрами. Его конструкция — это продуманный «сэндвич», обеспечивающий как механическую прочность, так и тепловую защиту:
· Внутренняя часть: бесшовный стальной переход с приваренными патрубками разного диаметра, отвечающий за герметичность и прочность под давлением.
· Теплоизоляция: слой жесткого ППУ, залитый между стальной основой и внешней оболочкой. Он минимизирует тепловые потери, поддерживая температуру транспортируемого носителя.
· Защитная оболочка: предохраняет утеплитель от механических повреждений и влаги. В зависимости от способа прокладки используется разный тип кожуха, что определяет виды продукции: переходы ППУ ПЭ (в полиэтиленовой оболочке) для надземной прокладки и переходы ППУ ОЦ (в оцинкованной оболочке) для подземных трасс.
Система СОДК — неотъемлемая часть любого современного трубопровода. В трубопроводной части это проложенный в ППУ-изоляции медный проводник, наличие которого в режиме реального времени позволяет мониторить уровень влажности, обеспечивая превентивное выявление повреждений и тем самым продлевать срок службы магистральной сети.
Без такого комплексного подхода участок перехода диаметров стал бы «слабым звеном» системы, ведущим к перерасходу энергии и потенциальным авариям.
Тип изоляции: от умеренных до арктических условий
Толщина изоляции может быть двух типов:
- стандартный тип (1-ый) — подходит для более мягкого климата с умеренными температурами в зимний период.
- усиленный тип (2-ой) — рекомендован для районов Крайнего Севера и других регионов с экстремально низкими температурами.
Типы изоляции отличаются толщиной пенополиуретанового слоя, где усиленный слой больше стандартного, что также сказывается на массе готового изделия.
Внешняя оболочка: защита конструкции
Выбор между переходами ППУ ПЭ и ППУ ОЦ зависит от расположения трубопровода — над или под землей.
Оцинкованная сталь (ОЦ) хорошо противостоит погодным условиям, оберегает ППУ от прямого солнечного света, так как УФ излучение вызывает деградацию пенополиуретана, а также оберегает теплоизоляцию от механических разрушений. Используется в качестве материала для формирования оболочек изделий, применяемых при надземной прокладке.
Полиэтилен (ПЭ) же отлично подходит для производства оболочек изделий ППУ, укладываемых под землей, т.к. этот материал не разрушается в почве, имеет достаточную прочность, обладает химической стойкостью к большинству веществ, содержащихся в почве, включая соли, кислоты и щелочи.
Надежность, как основа долгосрочной работы системы
Роль стального перехода не ограничивается его тактическими функциями. Это долгосрочная инвестиция в бесперебойность системы. Поэтому качество изготовления — фундаментальный параметр. Производители, следующие строгим стандартам ГОСТ 30732–2020, обеспечивают эту надежность через:
· Использование первичных материалов и стальных бесшовных труб.
· Автоматизированное производство кожухов с улучшенными характеристиками.
· Сварные швы, выполненные специалистами с аттестацией НАКС.
· Многоступенчатый контроль качества и собственная испытательная лаборатория.
Только такой переход ППУ гарантирует, что он будет выполнять свою роль без деформаций, разгерметизации и роста теплопотерь.
Заключение
Роль стальных переходов с ППУ-изоляцией сложно переоценить. Это не просто соединительные элементы, а интеллектуальные компоненты, которые:
· Обеспечивают гидродинамическую стабильность потока.
· Сохраняют энергоэффективность системы.
· Адаптируют трубопровод к сложным условиям прокладки и эксплуатации.
· Позволяют осуществлять дистанционный контроль его состояния.
Грамотный подбор типоразмера, типа изоляции и оболочки является залогом создания надежной, экономичной и долговечной трубопроводной системы, отвечающей строгим современным требованиям.
