Современная техника характеризуется высокой функциональностью, что достигается благодаря нескольким факторам. Во-первых, интеграция множества функций на одном чипе позволяет значительно уменьшить размеры устройства и одновременно увеличить его производительность. Во-вторых, использование миниатюрных радиодеталей позволяет создавать более плотные соединения, что сокращает размеры конечных изделий. Это также способствует улучшению электрических характеристик и снижению времени реакции.
Микросхемы – ключевые компоненты в электронике. Они выполняют разнообразные функции и обеспечивают работу различных устройств – от простых бытовых приборов до сложных компьютерных систем. Всё это в совокупности создаёт условия для разработки современных электронных гаджетов, которые становятся все более мощными и универсальными. Микросхемы фиксируются на печатной плате. И её монтаж – критически важный этап в производстве электронных устройств. Процесс включает в себя множество этапов:
- Разработка печатной платы. В ходе этого процесса создаются чертежи и прототипы, которые задают размещение элементов и проводников на ней.
- Подготовка компонентов. Все электронные компоненты, такие как резисторы, конденсаторы, микросхемы и другие, должны быть тщательно отобраны и подготовлены к монтажу.
- Пайка. Существует несколько технологий, которые мы рассмотрим ниже.
- Тестирование. После монтажа плата проходит тестирование для проверки правильности сборки и функциональности.
- Неправильный монтаж может привести к множеству проблем, таким как плохая электрическая проводимость, короткие замыкания или даже выход устройства из строя. Поэтому качество монтажа печатных плат критически важно для успешного функционирования электронных устройств.
Виды пайки на печатной плате
Микросхемы могут быть установлены на печатные платы различными способами, в зависимости от их типа и назначения.
- SMD (Surface-Mount Device) – поверхностный монтаж. В этом случае микросхемы устанавливаются непосредственно на поверхность печатной платы. Такой метод позволяет уменьшить размеры устройства и повысить плотность монтажа, что особенно актуально для современных видов электроники.
- DIP (Dual In-line Package) – выводной монтаж. Микросхемы этого типа имеют выводы с обеих сторон корпуса, которые вставляются в отверстия печатной платы. Этот способ монтажа используется для более крупных компонентов или когда требуется лёгкая замена компонентов.
- SMD + DIP — смешанный монтаж. В некоторых случаях на одной плате могут использоваться как SMD, так и DIP компоненты. Это позволяет оптимально разместить их в зависимости от их размеров, функций и требований к монтажу.
Выбор того или иного способа монтажа зависит от многих факторов, включая размеры изделия, возможности производства и спецификации проекта.
Как происходит монтаж печатных плат
Процесс включает несколько ключевых этапов.
- Нанесение пасты для пайки. На этом этапе работы уделяется особое внимание, поскольку основные проблемы в технологическом процессе связаны именно с нанесением паяльной пасты. Для этой цели нередко применяются принтеры трафаретной печати.

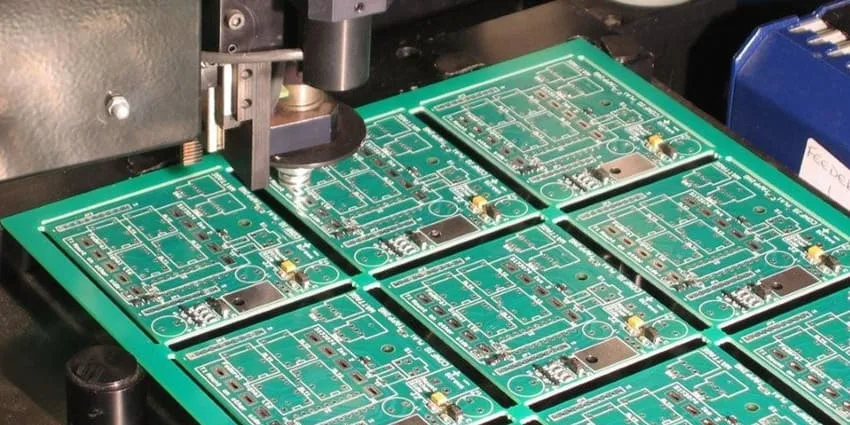

- Установка элементов непосредственно на плату. Для этого используется два вида установочных машин: револьверные и портальные. Они обеспечивают высокую точность, гибкость в настройке и способны обрабатывать большие объёмы продукции.
- Очистка печатных плат. Для этих целей, как правило используют специализированное оборудование, которое может использовать дистиллированную и деионизованную воду.
- Соединение компонентов на печатной плате. Оно осуществляется с помощью припоя. Для этого используются специальные печи, в которых происходит процесс пайки. В таких печах применяются два метода нагрева: инфракрасный и конвекционный. Исходя из требований производства, могут использоваться камерные печи или линейные печи с цепными и сетчатыми конвейерами. Печи создают различные зоны нагрева и охлаждения, а также доступны другие опции.
Выбор способа фиксации элементов в процессе изготовления микросхем зависит от различных факторов, таких как технические требования, спецификации, функциональное назначение микросхемы, а также условия эксплуатации.
