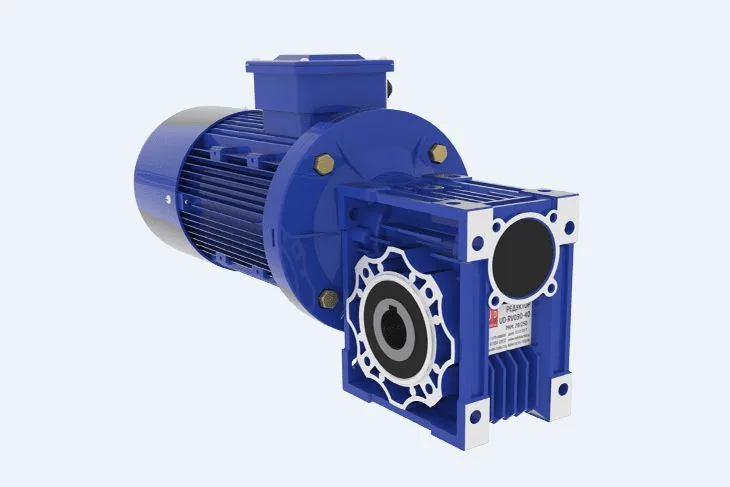

Мотор-редуктор — это интегрированный узел, где электродвигатель и редуктор объединены в одном корпусе. Такое решение снижает потери, упрощает монтаж и повышает надежность привода.
В промышленности редукторный двигатель применяется везде: от конвейеров до крановых механизмов. Причина проста — стандартный двигатель не дает нужного крутящего момента на низких оборотах.
Ключевая задача мотор-редуктора — преобразовать высокую скорость вращения двигателя в низкую скорость с увеличением момента.
Принцип работы мотор-редуктора
Работа основана на передаче вращения через зубчатые передачи с понижением частоты и увеличением момента.
Как это работает
Электродвигатель вращает входной вал редуктора. Далее через систему шестерен скорость снижается, а крутящий момент увеличивается.
Формально:
- скорость уменьшается пропорционально передаточному числу
- момент увеличивается с учетом КПД
Практический смысл
Если двигатель выдает 1500 об/мин, а на выходе нужно 50 об/мин — без редуктора не обойтись.
Классификация мотор-редукторов
Тип редуктора определяет характеристики и область применения.
Основные виды
- цилиндрические
- червячные
- конические
- планетарные
Каждый тип имеет свои особенности по КПД, нагрузке и ресурсу.
Сравнительная таблица
| Тип | КПД | Нагрузка | Особенности |
|---|---|---|---|
| Цилиндрический | высокий | высокая | универсальность |
| Червячный | ниже | средняя | компактность, тихая работа |
| Конический | высокий | высокая | угловая передача |
| Планетарный | очень высокий | высокая | компактность + мощность |
Где применяются мотор-редукторы
Сфера применения зависит от нагрузки и режима работы.
Типовые области
- конвейерные линии
- подъемные механизмы
- мешалки и смесители
- упаковочное оборудование
В реальной эксплуатации часто используется двигатель редукторный как универсальное решение для приводов средней и высокой нагрузки, где важны стабильность и ресурс.
Ключевые параметры выбора
Ошибка в расчете приводит к перегрузке и быстрому износу.
Что учитывать
- требуемый крутящий момент
- частоту вращения на выходе
- режим работы (S1, S3 и т.д.)
- условия среды (пыль, влага, температура)
Пример
Для конвейера с нагрузкой 500 кг требуется момент 120–150 Н·м. Запас по мощности закладывается минимум 20–30%.
Ошибки при выборе
Даже опытные инженеры иногда «промахиваются».
Частые ошибки
- выбор без запаса по моменту
- игнорирование пусковых нагрузок
- неправильный расчет передаточного числа
- недооценка условий эксплуатации
Последствия
- перегрев
- ускоренный износ зубчатых передач
- выход из строя подшипников
Проще говоря — оборудование начинает «сыпаться» раньше срока.
Обслуживание и эксплуатация
Ресурс мотор-редуктора напрямую зависит от обслуживания.
Базовые рекомендации
- контроль уровня и состояния масла
- проверка герметичности
- контроль вибраций
- регулярная диагностика
Народный «лайфхак» от практиков: если редуктор начал шуметь — это уже не профилактика, а ремонт. Лучше ловить проблему на стадии вибраций.
Сравнение: мотор-редуктор vs раздельная схема
| Параметр | Мотор-редуктор | Двигатель + редуктор |
|---|---|---|
| Монтаж | простой | сложнее |
| Габариты | компактные | больше |
| КПД | выше | ниже |
| Обслуживание | проще | сложнее |
Интегрированные решения выигрывают в большинстве задач.
Мини-аналитика
Современные тенденции:
- переход на энергоэффективные приводы
- рост спроса на компактные решения
- интеграция с системами автоматизации
Промышленность уходит от громоздких схем к более технологичным и модульным приводам.
Практические рекомендации
- закладывайте запас по моменту не менее 25%
- выбирайте проверенные типы редукторов под задачу
- учитывайте режим пусковых нагрузок
- не экономьте на качестве материалов и сборки
Часто задаваемые вопросы (FAQ)
Вопрос: Чем мотор-редуктор лучше обычного двигателя?
Ответ: Он дает нужный момент без дополнительных узлов.
Вопрос: Какой тип самый универсальный?
Ответ: Цилиндрический — оптимален для большинства задач.
Вопрос: Можно ли перегружать редуктор?
Ответ: Кратковременно — да, но это снижает ресурс.
Вопрос: Как понять, что редуктор изношен?
Ответ: Повышенный шум, вибрации и нагрев.
Вопрос: Что важнее — мощность или момент?
Ответ: Для редуктора критичен именно крутящий момент.
Вывод
Мотор-редуктор — базовый элемент промышленного привода. Его правильный выбор напрямую влияет на надежность оборудования и экономику эксплуатации. Перед подбором оборудования стоит выполнить точный расчет нагрузки и условий работы — это избавит от лишних затрат и простоев в будущем.
Алекс Ш. (МЛ)
