Что такое твердотельное реле и зачем оно нужно?
Представьте обычный выключатель света — вы щёлкаете рычажком, и свет загорается. Внутри происходит физическое размыкание или замыкание контактов. Твердотельное реле (SSR — Solid State Relay) работает как «умный выключатель» без движущихся частей: внутри стоят электронные компоненты (полупроводники), которые включают и выключают нагрузку бесшумно, мгновенно и без искр.
Главные преимущества SSR:
- Долговечность — более 100 миллионов срабатываний (обычное реле «живёт» ~100 тысяч циклов)
- Бесшумность — никаких щелчков при переключении
- Скорость — время отклика менее 10 миллисекунд
- Безопасность — нет искрения, можно использовать во взрывоопасных средах
- Защита от помех — изоляция до 4000 вольт между управлением и нагрузкой
SSR применяются везде, где нужно автоматически управлять мощными нагрузками: нагревателями, печами, освещением, насосами, вентиляторами и двигателями.
Как выбрать твердотельное реле Autonics?
Autonics предлагает 7 серий SSR под разные задачи. Давайте разберёмся, какая серия для чего нужна.
SR1 — Компактные однофазные реле (10–75 А)
Для кого: Подойдут для управления нагревателями, ТЭНами, лампами накаливания, небольшими однофазными двигателями.
Особенности:
- Съёмный радиатор — если реле сломается, радиатор остаётся на месте, меняете только реле
- Компактный размер: 44×58×28 мм (без радиатора)
- Управление: 4–30 В постоянного тока или 90–240 В переменного тока
- Нагрузка: 24–240 В или 48–480 В переменного тока
- Два режима переключения:
- Zero Cross (при пересечении нуля) — плавное включение, минимум помех
- Random Turn-On (модели с буквой R) — мгновенное включение для фазового регулирования
Примеры моделей:
- SR1-1215-N (15 А) — до 3 кВт при 220 В
- SR1-1230-N (30 А) — до 6 кВт
- SR1-1240-N (40 А) — до 9 кВт
- SR1-1275-N (75 А) — до 16 кВт
Где применять: термостаты, инфракрасные обогреватели, сушильные камеры, упаковочное оборудование, лабораторные установки.
SR2/SR3 — Трёхфазные реле (15–75 А)
Для кого: Для управления трёхфазными двигателями, насосами, компрессорами, вентиляторами.
Разница SR2 и SR3:
- SR2 — коммутирует 2 фазы (третья остаётся подключённой напрямую)
- SR3 — коммутирует все 3 фазы (полное отключение нагрузки)
Когда выбирать SR3:
- Реверсивные двигатели
- Системы с треугольником без нейтрали
- Когда нужно полностью отключить все фазы
Особенности:
- Съёмный радиатор
- Управление: 4–30 В DC или 90–240 В AC
- Нагрузка: 200–480 В AC (трёхфазная)
- Изоляция: 4000 В
- Модели с буквой R — для плавного пуска двигателей
Примеры:
- SR2/SR3-1215 (15 А) — двигатели до 5,5 кВт
- SR2/SR3-1230 (30 А) — до 11 кВт
- SR2/SR3-1250 (50 А) — до 18 кВт
- SR2/SR3-1275 (75 А) — до 27 кВт
Где применять: насосные станции, промышленная вентиляция, конвейеры, компрессоры, станки.
SRC1 — Ультракомпактные реле с тонким радиатором (15–30 А)
Для кого: Когда место в щите ограничено, а мощность небольшая.
Особенности:
- До 30% экономии места по сравнению с SR1
- Тонкий съёмный радиатор
- Ток: 15, 20, 30 А
- Управление и нагрузка — как у SR1
Примеры:
- SRC1-1215-N (15 А) — до 3 кВт
- SRC1-1220-N (20 А) — до 4 кВт
- SRC1-1230-N (30 А) — до 6 кВт
Где применять: компактные шкафы автоматики, медтехника, лабораторное оборудование, термостаты, инфракрасные обогреватели.
SRH1 — Однофазные реле со встроенным радиатором (10–60 А)
Для кого: Для мощных нагрузок, где нужна стабильная работа без дополнительного охлаждения.
Особенности:
- Встроенный керамический радиатор — готовое решение «из коробки»
- Эффективное охлаждение до 70% номинального тока без вентиляции
- Клеммы сверху или снизу
- Ток: 10, 15, 20, 30, 40, 60 А
Примеры:
- SRH1-1220-N (20 А) — до 4 кВт
- SRH1-1240-N (40 А) — до 9 кВт
- SRH1-1260-N (60 А) — до 13 кВт
Где применять: промышленные печи, термопрессы, упаковочное оборудование, сушильные камеры, медицинское оборудование.

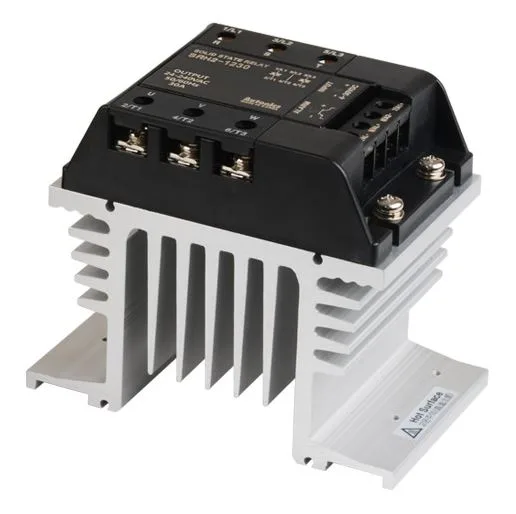

SRH2/SRH3 — Трёхфазные реле со встроенным радиатором (15–90 А)
Для кого: Для управления мощными трёхфазными двигателями и нагревателями.
Особенности:
- Встроенный керамический радиатор
- Максимальный ток: до 90 А
- Управление: 4–30 В DC / 90–240 В AC
- Нагрузка: 200–480 В AC
- Модели с R — для плавного пуска
Примеры:
- SRH2/SRH3-1230 (30 А) — двигатели до 11 кВт
- SRH2/SRH3-1260 (60 А) — до 22 кВт
- SRH2/SRH3-1290 (90 А) — до 33 кВт
Где применять: мощные насосы, компрессоры, вентиляция, станки с ЧПУ, производственные линии.
SRS1 — Промежуточные реле на клеммную колодку (1–5 А)
Для кого: Для систем автоматизации, где нужна быстрая замена без перекоммутации проводов.
Особенности:
- Монтаж на стандартные гнёзда SK-G05 (Autonics) или LY2 (универсальное)
- Модульная конструкция — вынул старое реле, вставил новое
- Ток: 1, 2, 3, 5 А
- Варианты управления: DC, AC, универсальное
Примеры:
- SRS1-A1202 (2 А) — до 400 Вт
- SRS1-A1203 (3 А) — до 600 Вт
- SRS1-A1205 (5 А) — до 1 кВт
Где применять: релейная логика, управление клапанами, соленоидами, сигнализация, умный дом, лабораторные установки.
SRHL1 — Однофазные реле с боковыми клеммами (10–40 А)
Для кого: Когда в щите сложная компоновка и нужен удобный доступ к клеммам слева или справа.
Особенности:
- Увеличенный встроенный радиатор
- Клеммы слева или справа от корпуса (выбор при заказе)
- Ток: 10, 15, 20, 25, 40 А
Примеры:
- SRHL1-1220 (20 А) — до 4 кВт
- SRHL1-1240 (40 А) — до 9 кВт
Где применять: нестандартные щиты, плотный монтаж, промышленные нагреватели, экструдеры, печи.
Как правильно выбрать ток реле?
Для резистивных нагрузок (нагреватели, лампы, ТЭНы):
Формула: Ток = Мощность / Напряжение
Пример: нагреватель 5 кВт при 220 В
- Рабочий ток: 5000 Вт / 220 В ≈ 23 А
- Выбираем реле с запасом 30–50%: SR1-1230-N (30 А) или SR1-1240-N (40 А)
Для двигателей (индуктивная нагрузка):
Пусковой ток двигателя в 3–4 раза выше номинального!
Пример: двигатель 1,5 кВт, номинальный ток 7 А
- Пусковой ток: 7 А × 4 = 28 А
- Выбираем реле: SR1-1240-N (40 А)
Для мощных двигателей: используйте трёхфазные серии SR2/SR3 или SRH2/SRH3.
Часто задаваемые вопросы
? Нужен ли дополнительный радиатор?
- Для SR1, SR2/SR3, SRC1 — да, при токе >50% от номинала
- Для SRH1, SRH2/SRH3, SRHL1 — встроенный радиатор справляется до 70–80% от номинала
? Что означает буква R в модели? Модели с R (например SR1-1415R-N) имеют мгновенное переключение (Random Turn-On). Используются для:
- Фазового регулирования мощности
- Диммирования света
- Плавного пуска двигателей
? Можно ли управлять частотой вращения двигателя? Нет. SSR только включают/выключают нагрузку. Для регулирования скорости используйте частотный преобразователь.
? Нужна ли вентиляция?
- До 50% номинала — естественное охлаждение
- 50–80% — вентиляционные зазоры 30 мм
- Выше 80% — принудительная вентиляция
