Производство углекислотного оборудования: резервуары для хранения и транспортировки CO₂
Существуют различные виды резервуаров для хранения и транспортировки CO₂, которые используются в промышленности и научных целях. Выбор определенного типа резервуара зависит от требований конкретной системы хранения и транспортировки двуокиси углерода, таких как объём необходимого ресурса, условия эксплуатации, требования к безопасности и экономичность.
Виды оборудования для хранения и транспортировки газа
Различают следующие виды:
- Стальные цистерны – это наиболее распространенный вид резервуаров для хранения и транспортировки CO₂. Они изготавливаются из высокопрочной стали и способны выдерживать высокое давление газа;
- Баллоны – это компактные резервуары, которые используются для хранения и транспортировки небольших объемов CO₂. Они удобны для использования в лабораториях и других местах, где нужно переносить малые объёмы двуокиси углерода;
- Криогенные ёмкости – это резервуары, которые используются для хранения и транспортировки CO₂ при очень низких температурах. Они изготавливаются из металла со слоем изоляции, чтобы предотвратить утечки тепла и сохранять сырьё в жидком состоянии;
- Резервуары с мембранной защитой – в этих ёмкостях используются мембранные материалы для сохранения CO₂. Они имеют высокую эффективность и экономичность, но требуют определённых условий эксплуатации.
Резервуар РХТУ-8,5-2,0
Ёмкость изготовлена из конструкционной низколегированной стали марки 09Г2С-9. Резервуар покрыт слоем теплоизоляциии из жёсткого пенополиуретана. Этот материал имеет гидроизоляционные характеристики, благодаря чему защищает поверхность сосуда от попадания влаги. Верхний кожух из нержавеющей стали защищает ёмкость от влияния ультрафиолетовых лучей и осадков. Конструкция включает в себя:
- два предохранительных клапана и разрывную мембрану для защиты от превышения давления;
- два шаровых клапана из нержавейки для наполнения и выдачи углекислоты;
- поплавковый магнитный преобразователь для измерения уровня и температуры газа, массы жидкой и газообразной углекислоты;
- два манометра для контроля давления.
Оборудование необходимо для перевозки, хранения и подачи на технологические линии низкотемпературной жидкой и газообразной двуокиси углерода.
Объём – 8,5 куб. метров, максимальная масса жидкой двуокиси углерода – 8350 кг.

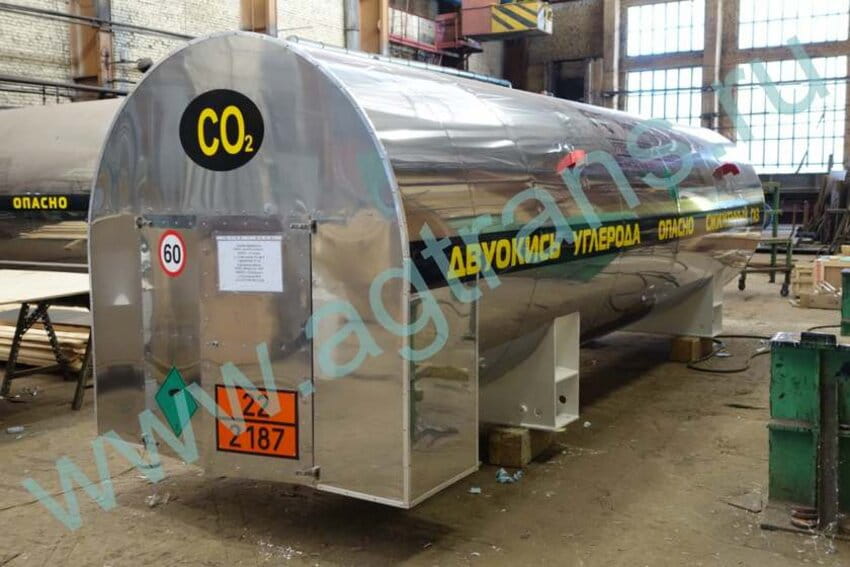

Резервуар РДХ-22,5-2,0
Ещё одна горизонтально ориентированная ёмкость для хранения CO₂. Стационарный резервуар изготовлен из конструкционной низколегированной стали марки 09Г2С-9. Как и в предыдущей модели, корпус покрыт слоем жёсткого пенополиуретана ППУ-110. Сосуд оснащен системой безопасности, которая предотвращает утечку среды при повреждении стенок. Крепкие болты обеспечивают надежную фиксацию кожуха и теплоизоляции, что увеличивает срок эксплуатации сосуда и обеспечивает его надёжность. Для удобства транспортировки резервуар имеет крепёжные элементы, позволяющие его устанавливать на автотранспортных средствах или специальных каркасах.
Чтобы поддерживать необходимый уровень давления внутри резервуара на него дополнительно может быть установлена холодильная система АГТ 26Ф. Она состоит из испарителя, компрессорно-холодильной установки и пульта управления. АГТ 26Ф позволяет хранить углекислоту неограниченный срок при отсутствии её расхода.
Объём – 22,5 куб. м., максимальная масса жидкой двуокиси углерода – 22 100 кг.
Полуприцеп-цистерна для транспортировки CO₂ ЦЖУ-10,0-2,0
Оборудование необходимо для доставки низкотемпературной жидкой CO₂ до пункта назначения и перелива её в стационарный резервуар. Состоит из полуприцепа-шасси и цистерны.
Цистерна сделана из конструкционной низколегированной стали 09Г2С-9. Снаружи ёмкость покрыта теплоизоляционным слоем из жёсткого пенополиуретана и кожухом из нержавеющей стали. Она оснащена:
- двумя предохранительными клапанами и разрывной мембраной для защиты от превышения давления;
- двумя шаровыми кранами из нержавеющей стали для наполнения и выдачи углекислоты;
- поплавковым магнитным преобразователем для измерения уровня и температуры газа, массы жидкой и газообразной углекислоты;
- двумя манометрами для контроля давления.
Подробный список производимого оборудования такого типа и его характеристики можно уточнить на сайте производителя ООО «АвтоГазТранс». Компания даёт гарантию на продукцию на срок 24 месяца. Также возможно производство по индивидуальному заказу.
Алекс Ш. (МЛ)
