Обзор кабелей высокого напряжения

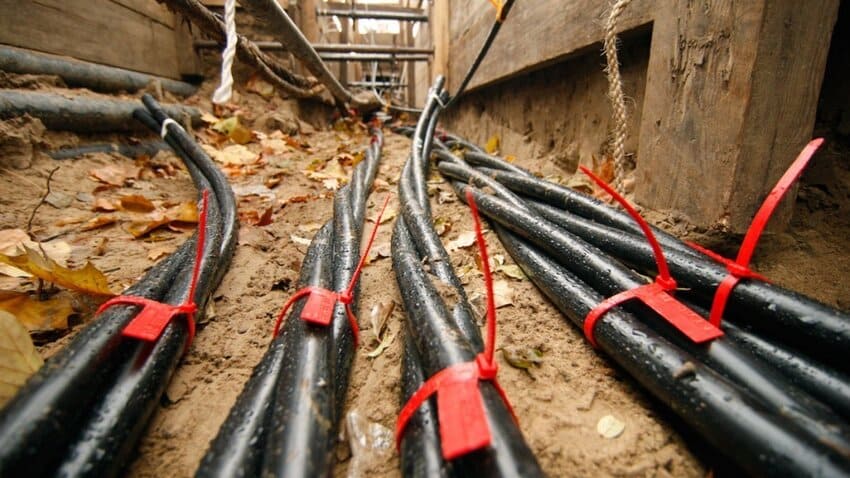

фото: mkuralstal.ru

Кабели высокого напряжения играют важную роль в передаче электрической энергии. Они представляют собой изолированные провода или группы проводов, способные выдерживать высокие электрические нагрузки и обеспечивать безопасную передачу энергии на большие расстояния.

Отличаются широким спектром применения. Кабель высокого напряжения используется в электроэнергетике для подачи напряжения от электростанции к потребителям. Также они эксплуатируются в различных областях, включая энергетику, телекоммуникации, промышленность и транспорт.


Разновидности кабелей

Существует несколько типов, включая:

  • Воздушные линии передачи. Эти кабели используются для передачи электричества и часто имеют специальные опоры для поддержания проводов на определенной высоте.
  •  Подземные кабели полностью закапсулированы для защиты от воздействия окружающей среды и часто используются в городах и других плотно заселенных районах.
  • Подводные кабели используются для передачи электроэнергии под водой. Они обладают специальной защитой, чтобы выдерживать воздействие воды и других условий, связанных с водной средой.

В каждом из этих типов кабелей могут использоваться различные материалы и конструкции, чтобы обеспечить безопасность, надежность и эффективность передачи электроэнергии с высоким напряжением.


Кабель ААБл-10 3х70 ож (м) Камкабель 11Ы6630Y600K010

Кабель российского производства с сечением 70 кв. мм, состоит из 3 алюминиевых жил, с битумно-джутовым покрытием внешней оболочки. Неогнестойкий, без свинцовой оболочки.

Характеристики:

  • Гарантийный срок – 54 месяца;
  • Допустимая температура при эксплуатации (без движения) от -50 до 50 градусов;
  • Наружный диаметр (прибл.) – 42.8;
  • Изоляция жилы – бумага
  • Номинальное напряжение u – 10 000;
  • Максимально допустимая температура проводника – 80.


Кабель АСБл-10 3х35 ож (м) Камкабель 11Ю10730U600K01

Это кабель с алюминиевыми проводниками, имеющий трехжильную конструкцию с сечением каждого проводника 35 кв. мм. Он предназначен для прокладки в помещениях и на открытом воздухе на номинальное напряжение до 1 кВ. Имеет свинцовую оболочку.

Характеристики:

  • Гарантийный срок – 54 месяца;
  • Допустимая температура при эксплуатации (без движения) от -50 до 50 градусов;
  • Наружный диаметр (прибл.) – 39.3;
  • Материал внешней оболочки – битумно-джутовое покрытие;
  • Изоляция жилы – бумага
  • Номинальное напряжение u – 10000;
  • Максимально допустимая температура проводника – 80.


Кабель АСБл-10 3х185 ож (м) Камкабель 11Ю62S312600K01

Данный кабель производится в России. Он выпускается из алюминия. Представляет собой модель с трехжильной конструкцией с сечением каждого проводника 185 кв. мм. Он также предназначен для прокладки в помещениях и на открытом воздухе. Неогнеупорный, есть свинцовая оболочка.

Характеристики:

  • Гарантийный срок – 54 месяца;
  • Допустимая температура при эксплуатации (без движения) – от -50 до 50 градусов;
  • Наружный диаметр (прибл.) – 54.6;
  • Материал внешней оболочки – битумно-джутовое покрытие;
  • Изоляция жилы – бумага;
  • Номинальное напряжение u – 10000;
  • Максимально допустимая температура проводника – 80.



Кабель ААШв-10 3х150 ож (м) Камкабель 11Ы63311600K010

Кабель, имеющий в конструкции алюминиевые проводники, 3 жилы с сечением каждого проводника 150 кв. мм. Он предназначен для прокладки в помещениях и на открытом воздухе на номинальное напряжение до 10 кВ. Не имеет свинцовой оболочки, снаружи покрыт поливинилхлоридом. Производится в России.

Характеристики:

  • Гарантийный срок – 54 месяца;
  • Допустимая температура при эксплуатации (без движения) – от-50 до 50 градусов;
  • Наружный диаметр (прибл.) – 46.2;
  • Изоляция жилы – бумага;
  • Небронированный
  • Номинальное напряжение u – 10000;
  • Максимально допустимая температура проводника – 80.


Кабель ААБл-10 3х35 ож (м) Камкабель 11Ы1630U600K010

Состоит из трех проводников с сечением каждого 35 квадратных миллиметров. Такой бронированный кабель обычно используется для прокладки электрических сетей в помещениях и на открытом воздухе с номинальным напряжением до 10 кВ. Использование его позволяет обеспечить надежную передачу электроэнергии при подключении различных электрических потребителей.

Характеристики:

  • Гарантийный срок – 54 месяца;
  • Допустимая температура при эксплуатации (без движения) – от -50 до 50 градусов;
  • Наружный диаметр (прибл.) – 38.2;
  • Материал внешней оболочки – битумно-джутовое покрытие;
  • Изоляция жилы – бумага;
  • Номинальное напряжение u – 10000;
  • Максимально допустимая температура проводника – 80.


Особенности кабелей высокого напряжения

Кабели высокого напряжения обладают несколькими особенностями, которые отличают их от аналогов низкого или среднего напряжения:

  • Изоляция. Они имеют более толстую, прочную изоляцию. Это обеспечивает защиту от пробоя и гарантирует безопасность работы даже при высоких напряжениях.
  • Экранирование, которое защищает от внешних электромагнитных помех и предотвращает утечку электрического поля. Экранирование также позволяет уменьшить перекрестные помехи между кабелями.
  • Прочность. Кабели высокого напряжения должны быть достаточно прочными, чтобы выдерживать механические нагрузки. Например, такие как воздействие ветра, тяжелые условия эксплуатации и подвешивание на большие расстояния между опорами.
  • Указание на номинальное напряжение. Это помогает правильно выбрать кабель для нужного напряжения и избежать повреждения сети.

Для того чтобы выбрать нужный кабель под ваши задачи, можно проконсультироваться со специалистом при покупке.
