Схема шкафа управления — это техническая инструкция, разработанная профессионалом. Она отображает расположение всех электрических компонентов, соединенных между собой. Шкаф управления спроектирован в соответствии со схемой и используется в различных отраслях.
Назначение
Щит автоматического управления обеспечивает бесперебойную работу оборудования и мгновенно реагирует на нештатные ситуации.
Функции:
- контроль параметров сети;
- дистанционное управление и диспетчеризация;
- сбор данных о текущем состоянии агрегата;
- удаленная настройка;
- защита от замыканий, перегрева и сбоев.
Шкаф автоматики защищает оборудование, сети и промышленные установки от перенапряжений. Устройство анализирует не только внешние команды, но и собственные, ведет архив событий с фиксацией каждой аварии или изменения настроек. Специалист может быстро выявить причину сбоя во время обслуживания оборудования.
Также предусмотрена сигнализация. Щит заранее сообщает, когда необходимо заменить расходные материалы, например, при загрязнении фильтров. В результате потенциальные поломки техники предотвращаются.
Такие шкафы используются в промышленности, на фабриках и заводах по переработке сырья. Они обеспечивают бесперебойную работу конвейерных линий и станков. В ЖКХ щиты необходимы для газоснабжения, теплоснабжения, электроснабжения и в водопроводно-канализационном хозяйстве.

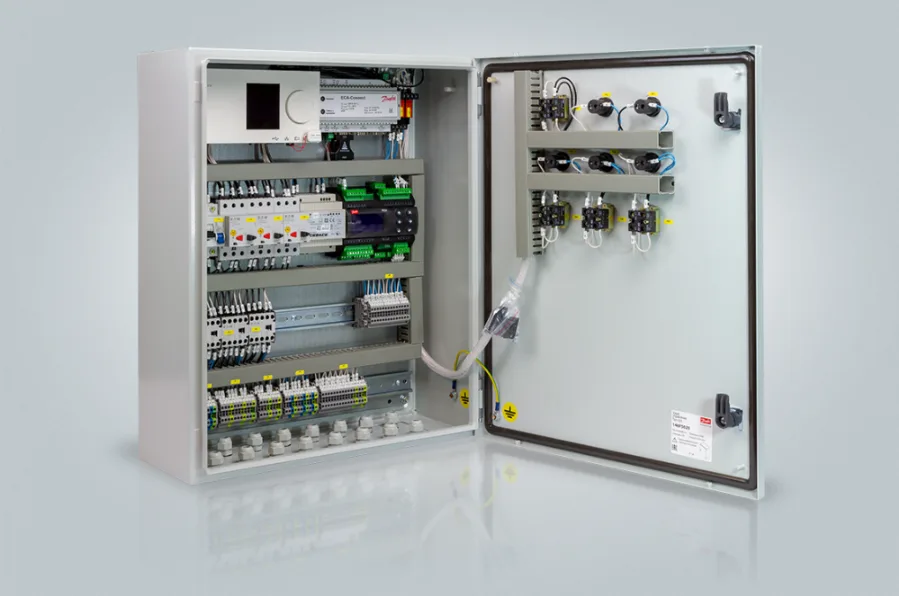

Конструкция шкафа управления
Устройство щита управления следующее:
- Силовые компоненты. Автоматические выключатели (защита от перегрузок и короткого замыкания), контакторы/пускатели (дистанционное управление нагрузками), реле (разделение цепей, защита двигателей).
- Преобразователи частоты (ПЧ). Регулировка скорости двигателей, экономия энергии, предотвращение гидроударов, увеличение срока службы оборудования.
- Программирование и управление. Контроллеры (управление по алгоритмам), модули ввода-вывода (связь с датчиками, преобразование физических параметров в цифровой код).
- Коммуникация. Модули связи (Modbus, Profibus, Ethernet) для передачи данных на верхний уровень управления или в облако.
- Питание и безопасность. Преобразование напряжения и гарантия завершения всех процессов при отключении электроэнергии.
Шкаф управления требует регулярного технического обслуживания. В обязательном порядке проверяется работа вентиляторов и теплообменников строго по схеме. Инженеры-проектировщики могут добавлять или заменять существующие электронные компоненты и обновлять программы контроллера. Щиты помогают минимизировать влияние человеческого фактора и предотвращать простои.
