Распределительная система управления (РСУ) – это интегрированный комплекс аппаратных и программных решений, обеспечивающий автоматизированный мониторинг и управление технологическими процессами. Она объединяет разрозненные устройства в единую сеть, позволяя операторам контролировать производственные линии, энергетические объекты или инфраструктуру ЖКХ с минимальным вмешательством человека. Гибкость архитектуры делает РСУ незаменимой в отраслях, где критична точность и отказоустойчивость.
Задачи
- Децентрализованная обработка данных: Локальные контроллеры снижают нагрузку на центральный сервер, уменьшая задержки при принятии решений.
- Единый интерфейс управления: Оператор видит сводную информацию со всех узлов системы, даже если физически они расположены в разных географических точках.
- Адаптивность: Система должна масштабироваться без замены базового оборудования – например, за счет добавления новых модулей связи или обновления ПО.
- Совместимость: Поддержка протоколов обмена данными (Modbus, Profibus, OPC UA) упрощает интеграцию с оборудованием сторонних производителей.
Требования к РСУ
Надежность – ключевой критерий. Система обязана сохранять работоспособность при отказе отдельных компонентов. Для этого применяют дублирование критических узлов: резервные источники питания, горячее замещение контроллеров, зеркалирование серверов.
Соответствие стандартам безопасности (например, SIL3 для нефтегазовой отрасли) подтверждается независимой сертификацией. В Казахстане дополнительно учитывают требования ТР РК 34.05-2017 к промышленной автоматике.
Обязательна проверка измерительных каналов на этапе ввода в эксплуатацию. Погрешность датчиков не должна превышать 0,5% от диапазона измерений (примерные данные для температурных сенсоров в энергетике).
Устройство и элементы
Датчики преобразуют физические параметры (уровень вибрации, pH среды) в электрические сигналы. Современные модели оснащаются встроенной диагностикой – например, детектированием загрязнения оптических сенсоров.
Исполнительные механизмы работают в двух режимах: автоматическом (по сигналу контроллера) и аварийном (срабатывание при потере связи). Электромагнитные клапаны с пневмоприводом выдерживают до 1 млн циклов (примерные данные для водораспределительных систем).
ПЛК (программируемые логические контроллеры) обрабатывают данные в реальном времени. Их производительность определяется количеством точек ввода-вывода: компактные модели поддерживают 32 канала, промышленные – до 10 000.

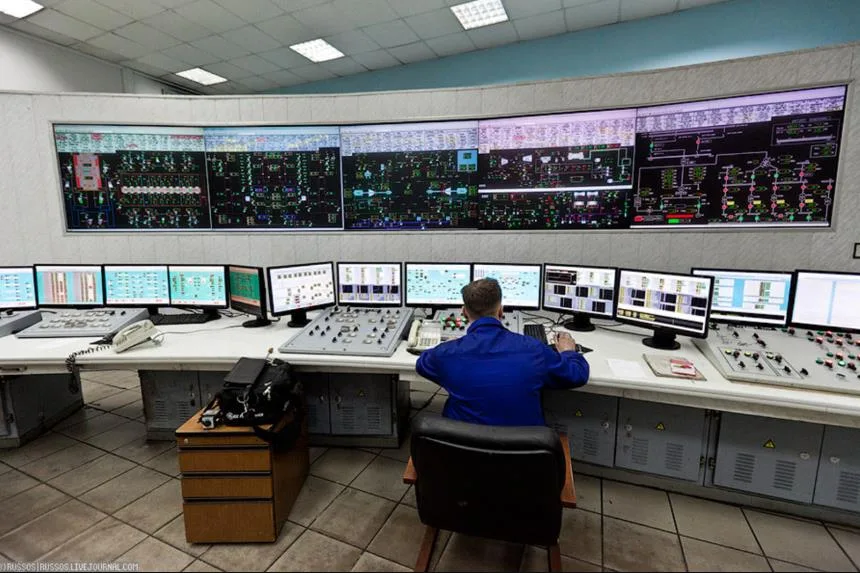

SCADA-система выполняет три функции:
- Визуализация трендов через HMI-панели;
- Архивирование данных с привязкой к меткам времени;
- Генерация отчетов для анализа эффективности.
Сетевые решения включают проводные (Ethernet, RS-485) и беспроводные (LoRaWAN, Zigbee) технологии. Взрывозащищенные маршрутизаторы применяют на химических производствах.
Резервные компоненты – от ИБП до запасных линий связи – сокращают простой до 15-30 минут в год.
