В системах водоснабжения активно применяются запорные и регулировочные устройства для контроля потока воды. Один из наиболее популярных и эффективных типов запорной арматуры – дисковый затвор для воды. Дисковый затвор для воды — один из самых популярных и эффективных видов запорной арматуры. Он обеспечивает надёжное закрытие и открытие потока воды, а также обладает рядом преимуществ, таких как простота конструкции и долговечность. В дальнейшем, при выборе и эксплуатации дискового затвора, важно учитывать его конструкционные особенности, материалы изготовления, рабочие параметры и соответствие конкретным условиям системы. В этой статье мы расскажем, что это такое, как он устроен, как работает и какие виды существуют.

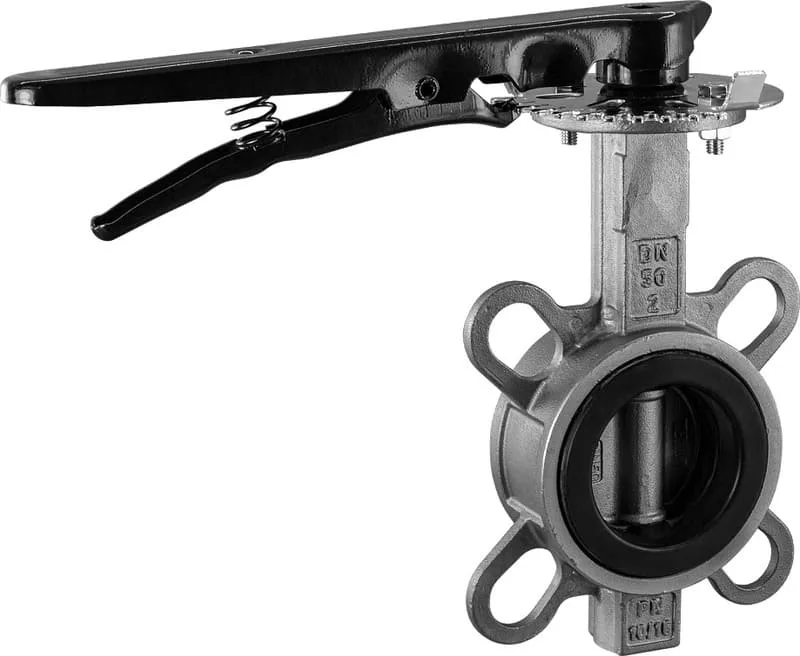

Что такое дисковый затвор для воды
Это устройство, предназначенное для полного закрытия или открытия потока жидкости в трубопроводе. Благодаря своей конструкции он обеспечивает надёжное уплотнение и удобство в эксплуатации. Механизмы применяют в системах водоснабжения, промышленности, теплоэнергетике и других областях.
Основные составляющие дискового затвора:
- Корпус: металлический, внутри которого расположен диск и седло. Обычно изготавливается из стали, чугуна или других прочных материалов.
- Диск: основная рабочая часть, которая перекрывает просвет трубопровода при закрытии. Имеет плоскую или немного изогнутую форму.
- Шпиндель: вал, на котором закреплён диск. Вращается для открытия или закрытия затвора.
- Уплотнительные элементы: прокладки или сальники, обеспечивающие герметичность соединений и предотвращающие вытекание воды.
- Привод (ручка или электропривод): устройство, позволяющее оператору вращать шпиндель и управлять затвором.
Принцип работы
Затвор дисковый для воды работает по принципу вращения. Его конструкция основана на вращающемся диске, который при закрытии плотно перекрывает проходной канал внутри корпуса, обеспечивая герметичность и минимальные потери давления. Он легко управляется, что делает его удобным в эксплуатации.
- Для открытия: оператор вращает шпиндель или рычаг. В результате диск поворачивается на 90 градусов и занимает горизонтальное положение, пропуская воду.
- Для закрытия: дисковый механизм поворачивается обратно, перекрывая проём. Благодаря плотному прилеганию диска к седлу достигается герметичность и предотвращается течь.
Преимуществом такого устройства можно считать возможность быстрого открытия/закрытия и плотное закрывание без лишних протечек. Это делает дисковые затворы популярным вариантом в системах водоснабжения.
Виды дисковых затворов для воды
Существуют различные виды дисковых затворов, отличающиеся конструкцией, материалами и способом управления:
- Кпп-затворы (круглые, с ручным приводом). Управляются вручную через рычаг или ручку. Обычно используются в системах с низкими требованиями к автоматизации.
- Электрические дисковые затворы: оснащены электроприводами. Это позволяет управлять ими дистанционно или автоматически. Идеальны для автоматизированных систем.
- Диаметральные дисковые затворы. Диск вращается вокруг оси, проходящей по диаметру корпуса. Обеспечивают плотное закрытие и широко применяются в водных системах.
- Волнообразные или диск с изогнутой поверхностью. Некоторые виды затворов используют изогнутые диски для улучшенного уплотнения.
Правила выбора
Выбор дискового затвора для воды — важный этап при проектировании и оборудовании систем водоснабжения и водоотведения. Правильно подобранный затвор обеспечит надёжную работу, долговечность и герметичность системы.
- Определите диаметр трубопровода, на который будет устанавливаться затвор. Важна точность выбора диаметра, чтобы обеспечить герметичность и правильную работу.
- Материал корпуса и диска. Чугун: прочный, устойчив к коррозии, подходит для водопроводных систем. Сталь – более долговечная, применяется в условиях агрессивных сред. Пластик (ПВХ, полипропилен): лёгкие, коррозионно-устойчивые, подходят для низкой и средней температуры воды.
- Учитывайте максимальное давление в системе. Выбирайте затвор с номинальным давлением на 1,5–2 раза выше рабочего.
- Температурный диапазон. Убедитесь, что материалы могут выдерживать температуру воды в системе.
Рекомендации по выбору:
- Определите требования к системе: рабочее давление, температура, частота эксплуатации.
- Подбирайте затвор из материалов, сочетающих необходимую прочность и устойчивость к коррозии.
- Обратите внимание на стандарты и сертификацию, чтобы обеспечить качество и надёжность.
- При больших диаметрах или особых условиях (например, промышленное использование) рекомендуйте консультироваться с специалистами или производителями.
Благодаря своему простому принципу работы и высокой эффективности, он широко применяется в различных областях. Правильный выбор вида и материалов механизма зависит от условий эксплуатации, давления и характеристик системы. Если вы планируете установить или заменить запорную арматуру, обязательно проконсультируйтесь со специалистами, чтобы выбрать оптимальный вариант.
Алекс Ш. (МЛ)
