В мире, где бесперебойность технологических процессов выступает синонимом экономической эффективности и безопасности, ключевую роль играет управление потоками сред — от воды в городском водопроводе до агрессивных химикатов на нефтехимическом гиганте. И если вентиль или задвижка — это «сердце» трубопровода, то электропривод — его «мозг и мускулы», который не просто открывает или закрывает поток, но и интегрирует это простое действие в сложнейшие системы автоматизации.
Что такое электропривод и зачем он нужен

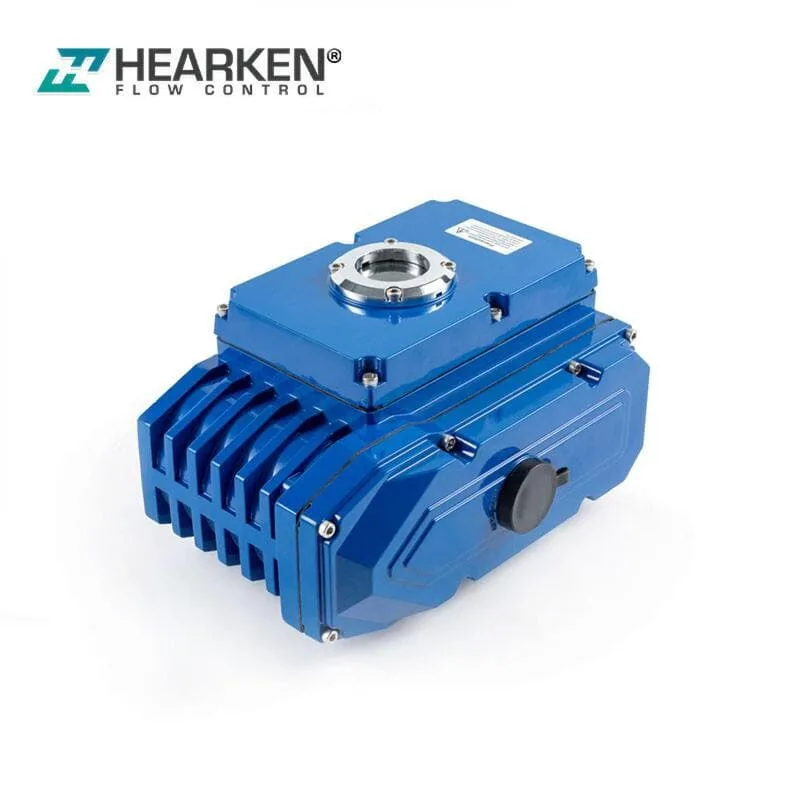

Электропривод – это устройство, преобразующее электрическую энергию во вращательное или линейное движение для дистанционного или автоматического управления запорной, регулирующей и другой трубопроводной арматурой (задвижками, кранами, клапанами, дисковыми поворотными затворами).
Основные причины его повсеместного внедрения:
- Дистанционное управление. Оператору больше не нужно вручную вращать маховик на задвижке, расположенной в колодце, на высоте или в агрессивной среде. Управление осуществляется кнопкой из диспетчерской.
- Автоматизация и интеллектуализация. Привод получает сигналы от датчиков (давления, температуры, уровня) и самостоятельно принимает решения. Например, аварийное закрытие задвижки при падении давления в магистрали или открытие клапана при достижении определенного уровня жидкости в резервуаре.
- Повышение скорости и точности. Время срабатывания электропривода исчисляется секундами, в то время как на ручное управление крупной задвижкой могут уйти десятки минут. Многооборотные приводы позволяют точно позиционировать арматуру для задач регулирования.
- Безопасность. Исключается человеческий фактор и риск травм при работе с труднодоступной или работающей под высоким давлением арматурой. Многие приводы имеют взрывозащищенное исполнение для работы на химических и нефтегазовых объектах.
Конструкция и принцип работы
- Стандартный электропривод — это сложный механизм, состоящий из нескольких ключевых модулей:
- Электродвигатель – первичный источник механической энергии.
- Редуктор преобразует высокие обороты двигателя в мощное, но медленное вращение на выходном валу. Именно редуктор определяет крутящий момент — главную характеристику привода.
- Муфта ограничения крутящего момента – критически важный узел безопасности. Она срабатывает, если арматура заклинила или достигнуты концевые положения. Муфта разрывает кинематическую связь между редуктором и двигателем, предотвращая поломку как привода, так и самого штока арматуры. Концевые положения затем определяются не по моменту, а по положению.
- Концевые выключатели автоматически отключают двигатель при достижении арматурой крайних положений «Открыто» или «Закрыто».
- Блок управления и контроля. «Мозг» устройства. В современных приводах это микропроцессорная система, которая управляет двигателем (пуск, стоп, реверс), а также обрабатывает сигналы с концевых выключателей и муфты момента. Она также обеспечивает связь с верхним уровнем АСУ ТП.
- Ручной дублер позволяет вручную управлять арматурой при отключении электропитания или неисправности привода.
Принцип работы прост: на двигатель подается напряжение, он через редуктор начинает вращать выходной вал. Вал, в свою очередь, через соединение взаимодействует со штоком или шпинделем арматуры. Блок управления контролирует весь процесс, останавливая двигатель по сигналам концевых выключателей или при срабатывании муфты момента.
Как выбрать нужный привод
Выбор электропривода — сложная инженерная задача, основанная на типе арматуры и условиях её эксплуатации.
По типу движения:
- Многооборотные. Самый распространенный тип. Совершают несколько полных оборотов выходного вала для управления задвижками, клиновыми затворами, шиберными заслонками. Идеальны для арматуры с линейным перемещением штока.
- Неполнооборотные. Обеспечивают поворот выходного вала, как правило, на 90° (реже на 180°). Используются для шаровых кранов, дисковых поворотных затворов, пробковых кранов.
- Прямого хода создают линейное перемещение штока без редуктора, часто с помощью винтовой передачи. Применяются для управления клапанами, небольшими заслонками.
Режим работы:
- Продолжительный. Привод может работать непрерывно в течение времени, необходимого для полного хода арматуры.
- Кратковременный. Работает короткими циклами с обязательными паузами для остывания. Характерен для малогабаритных приводов.
По классу защиты IP:
- IP54. Защита от брызг воды и пыли. Достаточно для помещений с нормальной влажностью.
- IP65/IP66. Пыленепроницаемы и защищены от сильных струй воды. Могут устанавливаться на улице.
- IP67/IP68. Выдерживают кратковременное или продолжительное погружение в воду. Для подземных колодцев, затопляемых площадок.
Электроприводы для запорной арматуры совершили тихую революцию в управлении технологическими процессами. Они превратили простую механическую задвижку в интеллектуальный узел – полноправный участник автоматизированной системы. От их точности и функциональности сегодня зависит бесперебойная работа систем ЖКХ, энергетики, нефтегазового комплекса и тысяч промышленных предприятий.
